Линейная направляющая

Линейные направляющие (линейные рельсы), как основные компоненты прецизионного линейного перемещения, в первую очередь классифицируются на основе типа тела качения, высоты конструкции (метода сборки), метода фиксации и размерных характеристик для удовлетворения разнообразных потребностей различного оборудования с точки зрения несущей способности, жесткости, точности, пространства для установки и стоимости.

Основные классификации следующие:

Классификация по типу элемента качения

Направляющие шарикового типа: в качестве тел качения используются стальные шарики, такие как серии HGH, HGW, EGH, EGW, HGL, MGN и MGW. Они характеризуются низким сопротивлением трения, плавным движением и превосходными высокоскоростными характеристиками, что делает их пригодными для большинства высокоточных высокоскоростных применений общего назначения.

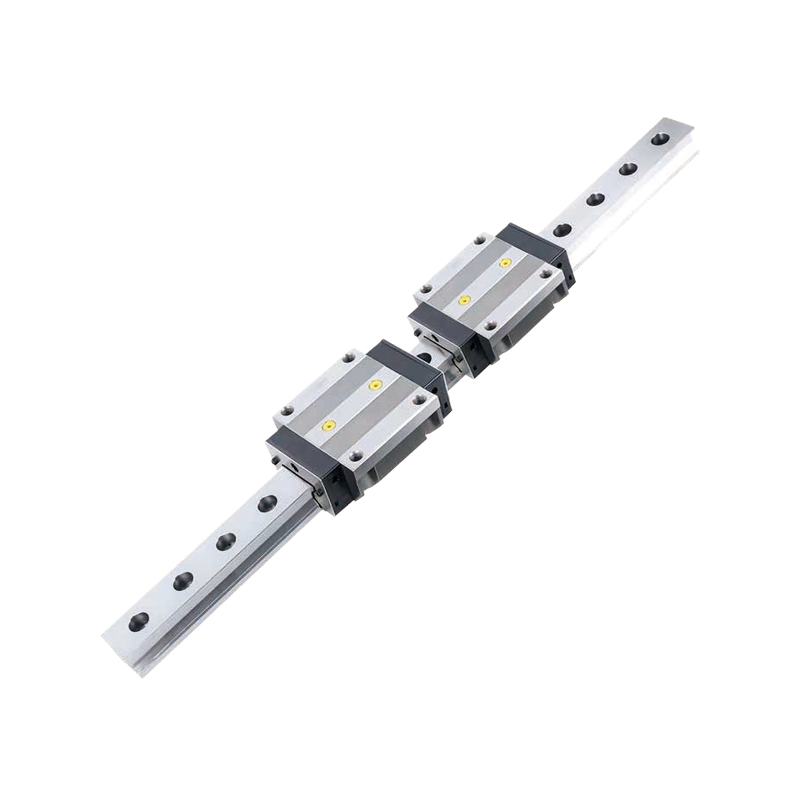

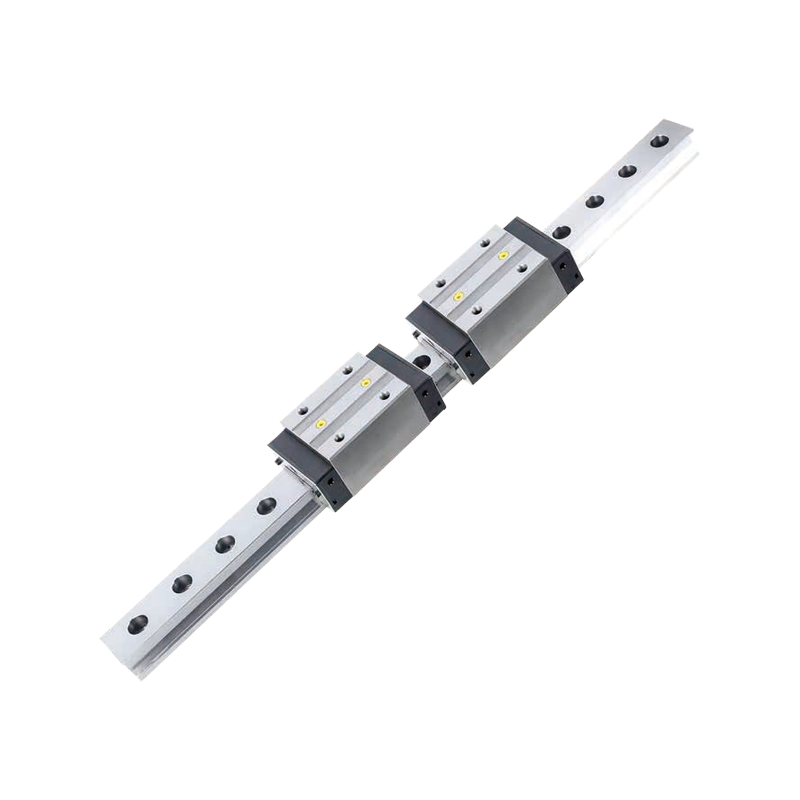

Направляющие роликового типа: в качестве тел качения используются цилиндрические ролики, например серии RGH и RGW. Они характеризуются большой площадью контакта, чрезвычайно высокой жесткостью, несущей способностью и ударопрочностью, что делает их пригодными для сложных условий работы, требующих использования тяжелых режущих станков и крупногабаритного оборудования.

Классификация по высоте конструкции (метод сборки)

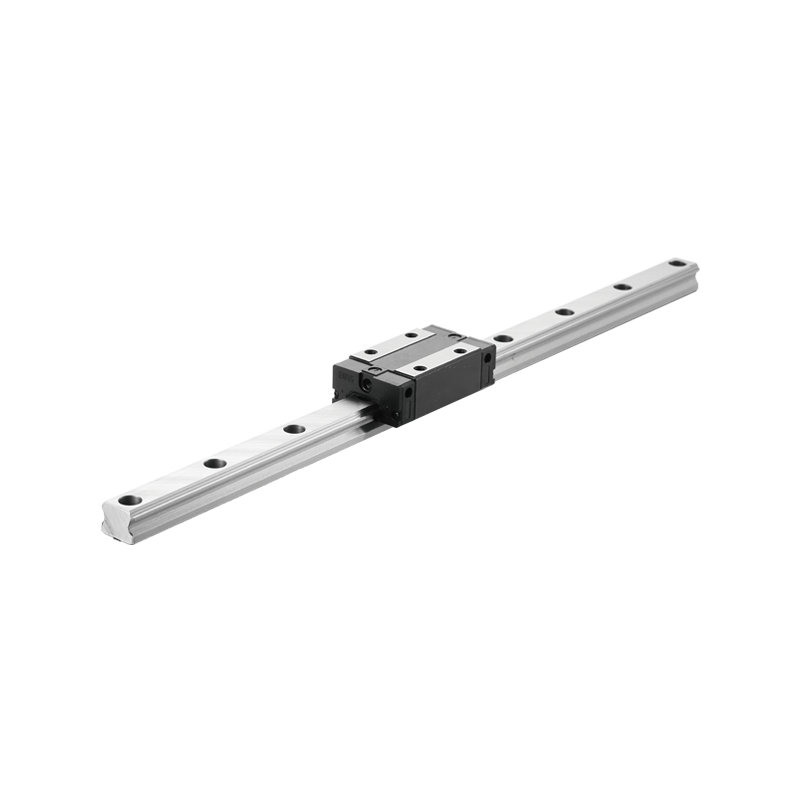

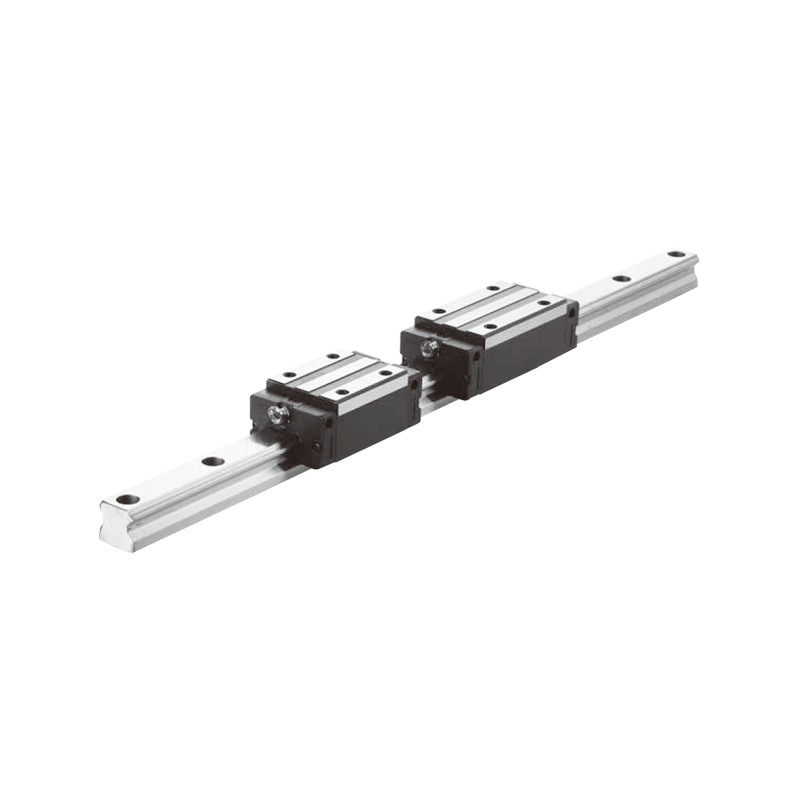

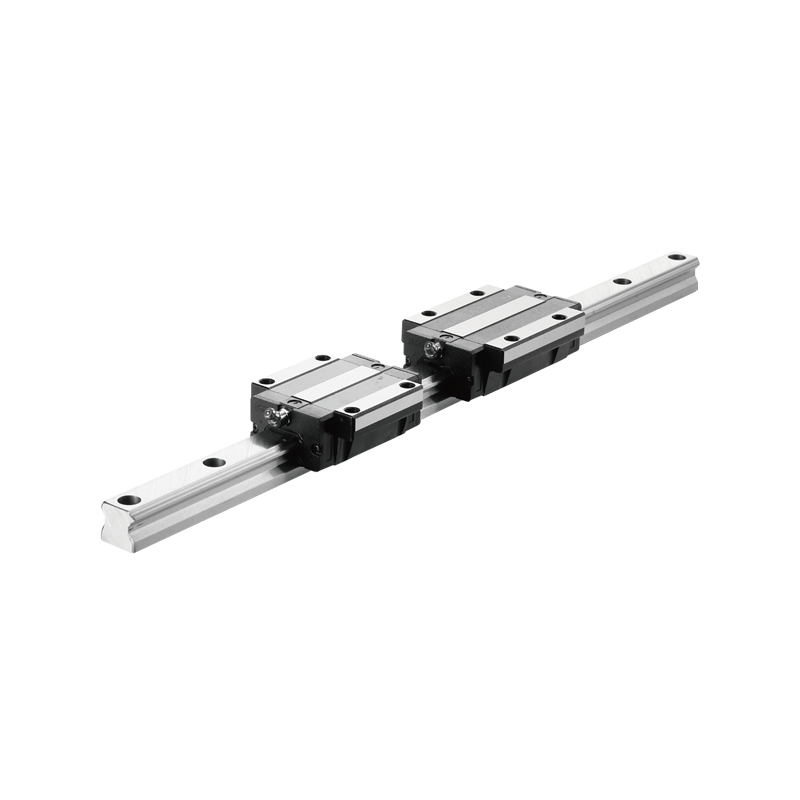

Ползуны с высокой степенью сборки: такие как серии HGH, HGW, HGL, HGR, RGH, RGW. Общая высота скользящего блока относительно высока, что обеспечивает большую жесткость и грузоподъемность. Это стандартный выбор для большинства станков и промышленного оборудования.

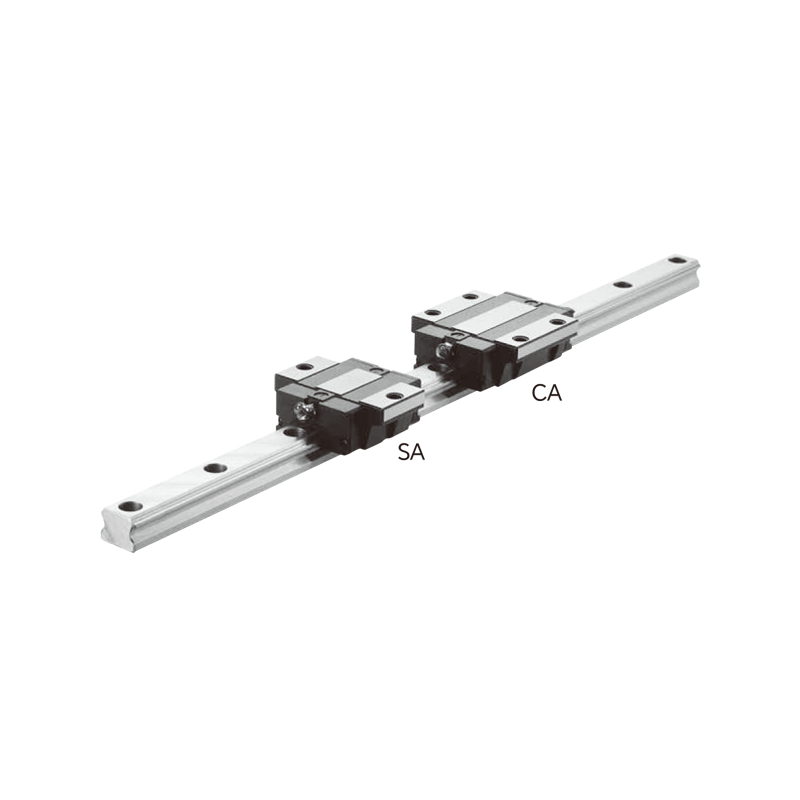

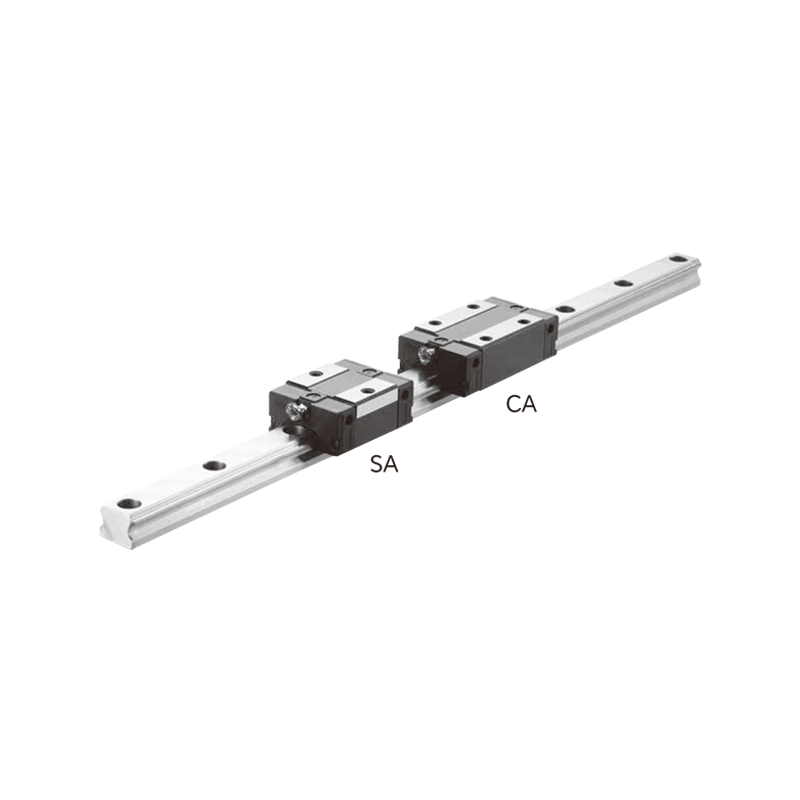

Ползуны с низкой степенью сборки: например, серии EGH, EGW. Общая высота ползуна относительно невелика, что экономит вертикальное монтажное пространство. Подходит для компактных конструкций, где общая высота оборудования ограничена.

Классификация по методу блокировки и специальной конструкции

Тип Top-Lock (стандартный): в большинстве серий используются винты, которые фиксируются сверху ползуна.

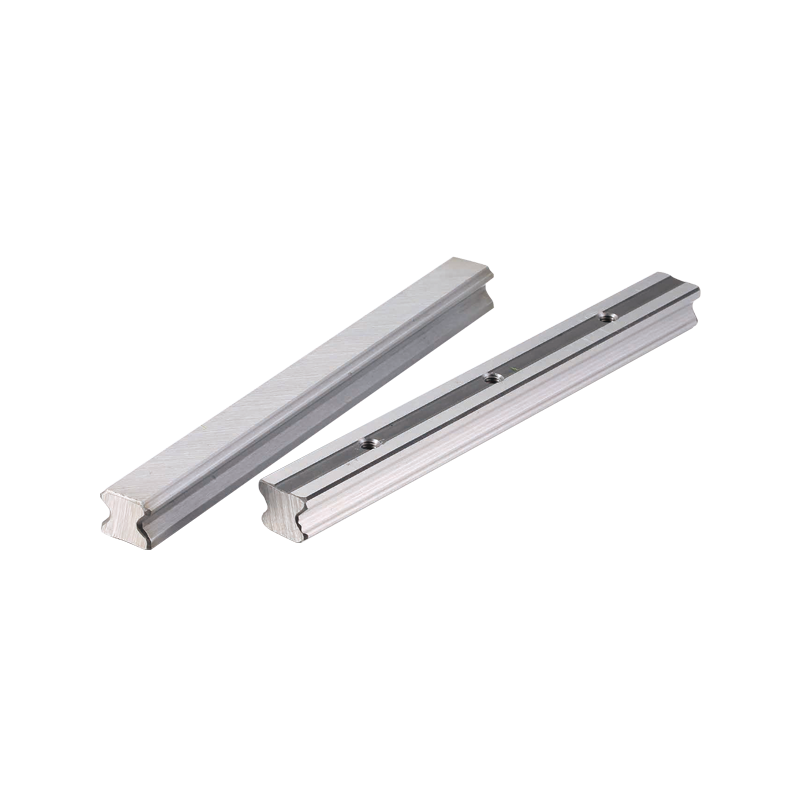

Ползунки с нижним замком: например, серии HGR-T. Винты фиксируются сбоку или снизу ползуна. Подходит для применений, где доступ к верхней части ползуна невозможен или где рабочий стол необходимо установить сверху.

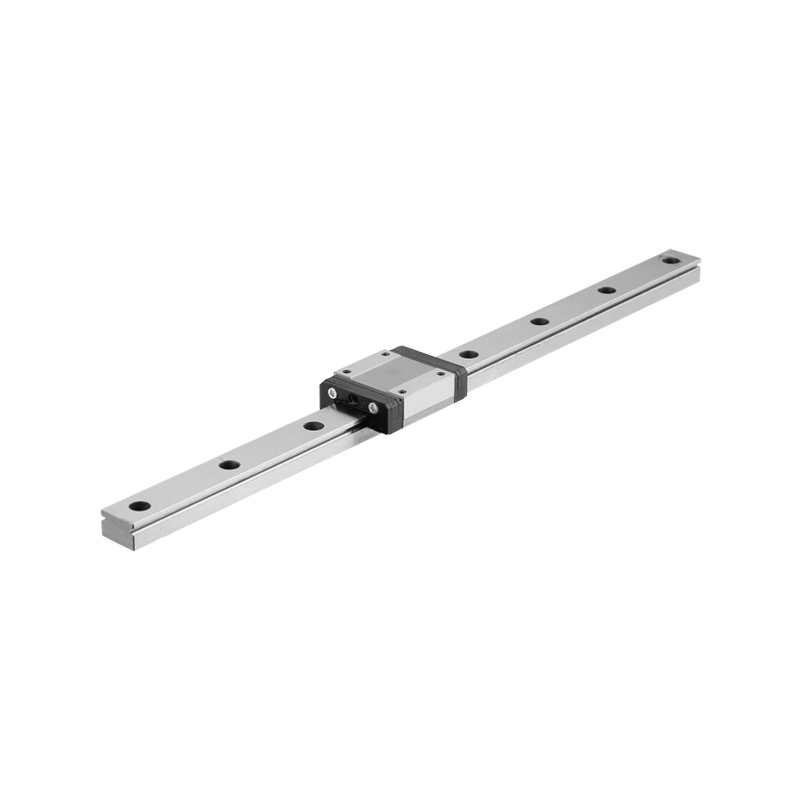

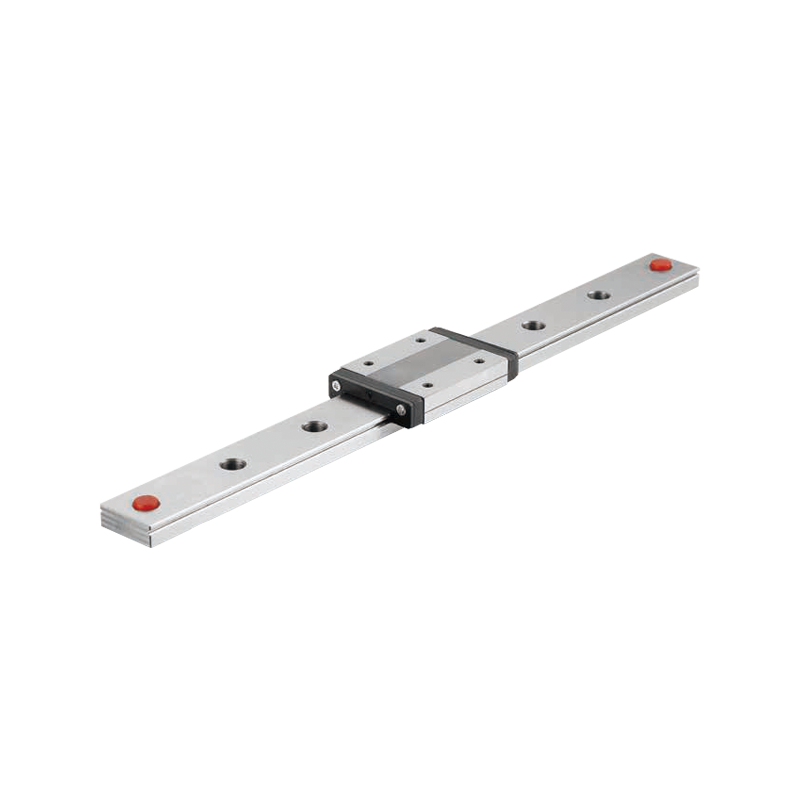

Миниатюрные слайдеры: такие как серии MGN, MGW. Компактный по размеру, предназначен для применений, где пространство и вес чрезвычайно чувствительны, таких как точные приборы, небольшое автоматизированное оборудование, роботы и оптические платформы.

Матрица линейного направляющего изделия определяет производительность сердечника с помощью тел качения (шариков/роликов), адаптируется к ограничениям пространства за счет высоты сборки (высокая/низкая) и отвечает конкретным требованиям к установке за счет специальных конструкций (тип блокировки, миниатюризация). Пользователи могут выбрать наиболее подходящую серию на основе комплексной оценки нагрузки, жесткости, скорости, точности и условий установки.
