Линейная направляющая серии HGW-CC/HC высокой сборки

Основные технические параметры и конструкция
1. Широкопрофильная конструкция: ширина рельсов (например, HGW25, HGW35, HGW45) обычно больше, чем у серии HGH того же уровня высоты, что является физической основой ее грузоподъемности.
2. Усиленная система шариков: использует большее количество рядов шариков и усиленную систему рециркуляции для обеспечения плавной циркуляции шариков и равномерного распределения напряжений при больших нагрузках.
3. Уплотнение для тяжелых условий эксплуатации: оснащено усиленными торцевыми и нижними уплотнениями, а также может использовать металлические скребки для защиты от большего количества мусора и пыли в тяжелых условиях эксплуатации.
4. Предварительная нагрузка и точность: в качестве стандартных или рекомендуемых опций предлагается средняя предварительная нагрузка (C2) и большая предварительная нагрузка (C3) для максимальной жесткости. Классы точности варьируются от высокой точности (H) до сверхточности (UP).

Приложения
Серия HGW-CC/HC — идеальный выбор для следующего тяжелого, высокоточного и передового оборудования:
Тяжелые станки с ЧПУ: большие портальные обрабатывающие центры, пятикоординатные обрабатывающие центры, а также ось перемещения портала (ось X) и вертикальная ось шпиндельной головки (ось Z) тяжелых вертикальных токарных станков.
Тяжелая промышленная автоматизация: крупные линии автоматизации штамповки, тяжелые погрузочно-разгрузочные модули на линиях автомобильной сварки.
Специальное оборудование: оборудование для обработки конструктивных элементов в аэрокосмической отрасли, большие обрабатывающие центры для изготовления форм лопастей ветряных турбин, мощные платформы лазерной резки.
Точное измерение: Большие координатно-измерительные машины, подвижные направляющие для платформ контроля тяжелых компонентов. Линейная направляющая серии HGW-CC/HC высокой сборки представляет собой вершину технологии линейного наведения, расширяя границы интеграции большой грузоподъемности, высокой жесткости и высокой точности. Это не просто увеличение размеров, а комплексный скачок в механических характеристиках. Выбор серии HGW означает, что вы сталкиваетесь с серьезными промышленными задачами и оснащаете свое тяжелое оборудование первоклассной подвижной конструкцией, способной выдерживать будущие модернизации и экстремальные производственные требования. Это основная основа для производителей оборудования, позволяющая создавать мощные перерабатывающие и производственные платформы мирового класса.

_{Параметры}

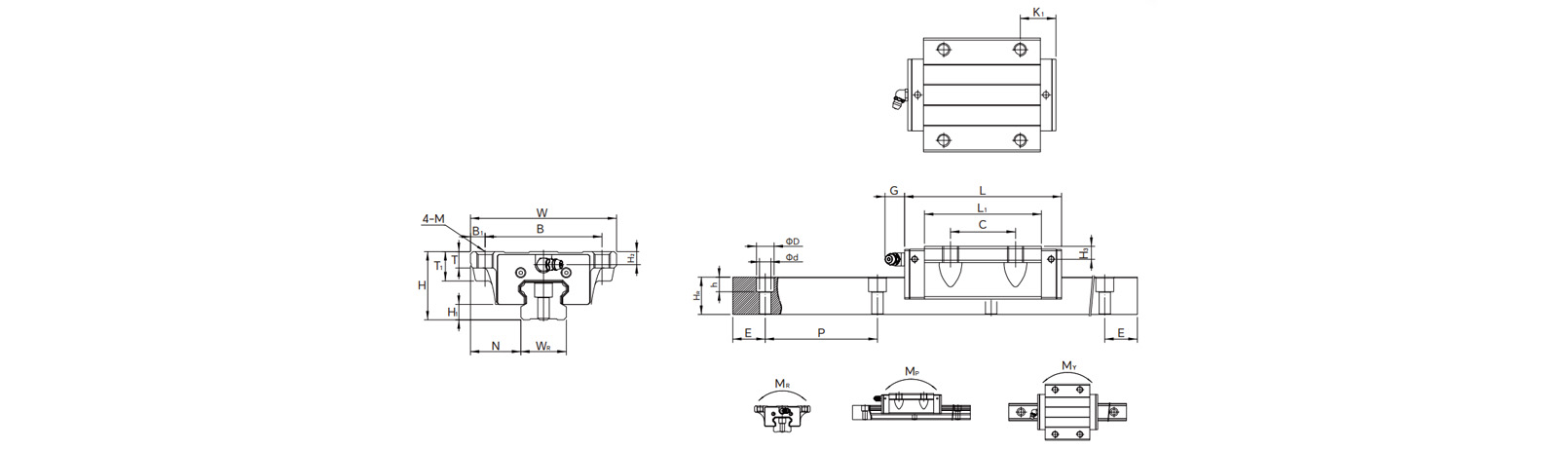

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
