Корпус муфты / гайки

Муфты, как основные механические компоненты, соединяющие два вала и передающие крутящий момент и движение, в первую очередь классифицируются на основе принципа работы их основных компонентов, компенсационной способности и структурных характеристик для удовлетворения потребностей различных механических систем в точности передачи, жесткости крутящего момента, подавлении вибрации и компенсации отклонений.

Основные классификации следующие:

Гибкие муфты: они передают крутящий момент и поглощают вибрацию и удары через неметаллические упругие элементы.

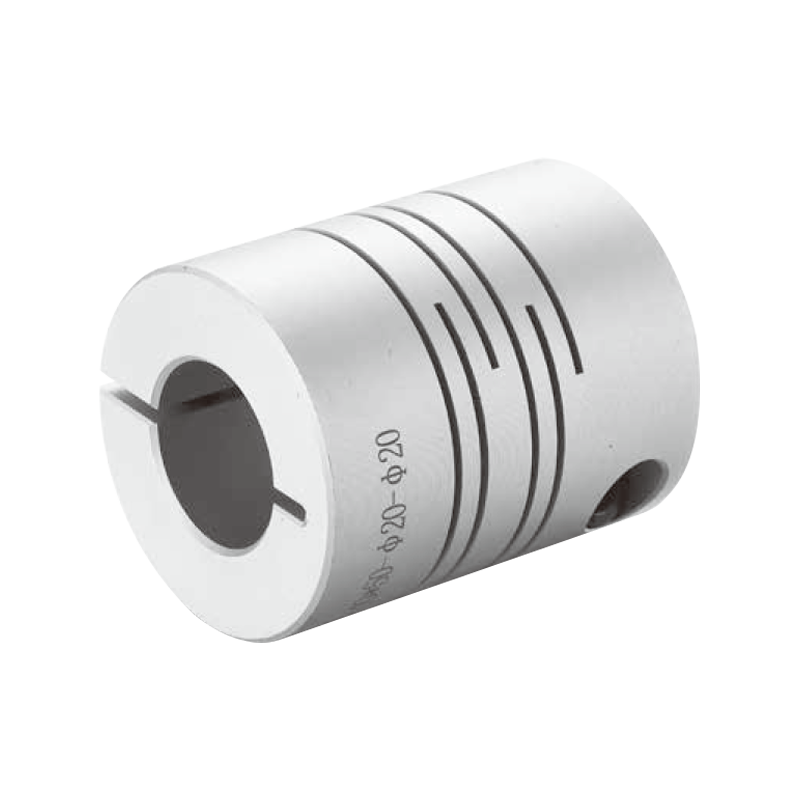

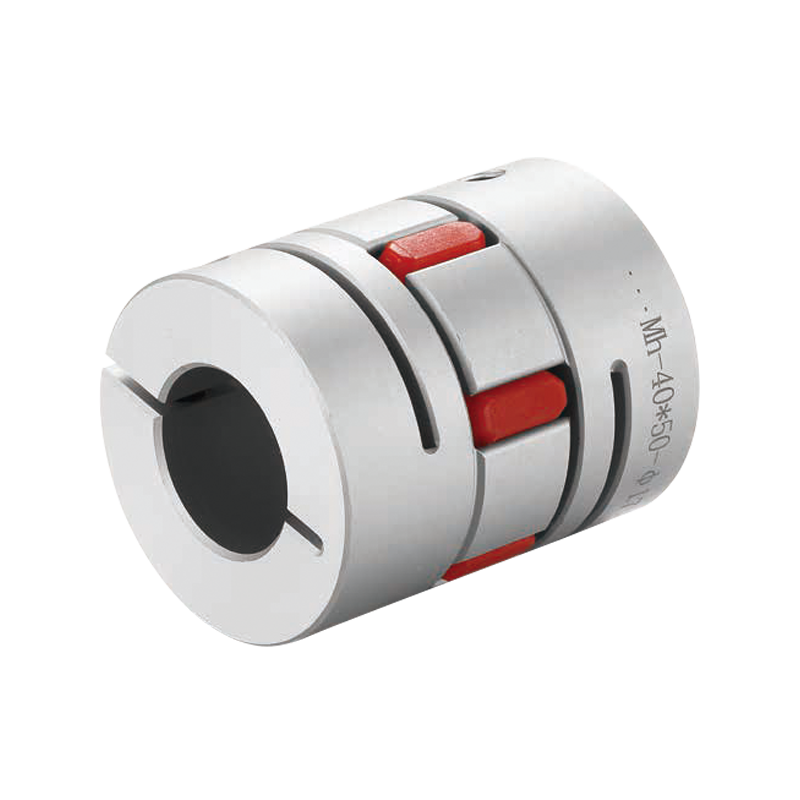

Репрезентативная серия: алюминиевые гибкие перфорированные муфты (серия MH), параллельные тангенциальные гибкие муфты (серия PXQ).

Особенности: Отличные буферные, вибропоглощающие и электроизоляционные свойства; способен компенсировать определенные осевые, радиальные и угловые смещения; подходит для общих трансмиссионных применений с низким и средним крутящим моментом, вибрацией или требующих плавного запуска.

Неметаллические мембранные муфты: в них в качестве упругих элементов используются полимерные диафрагмы, сочетающие высокую гибкость с простотой обслуживания.

Репрезентативная серия: однодиафрагменные муфты с высоким крутящим моментом (серия SMP).

Особенности: Компактная конструкция, не требует обслуживания, отличная способность компенсации углового смещения и электроизоляция; подходит для применений со средним крутящим моментом, требующих электроизоляции или коррозионных сред.

Металлические диафрагменные муфты: в них используются диафрагменные узлы из высокопрочного сплава для передачи крутящего момента, и они представляют собой гибкие муфты без люфта.

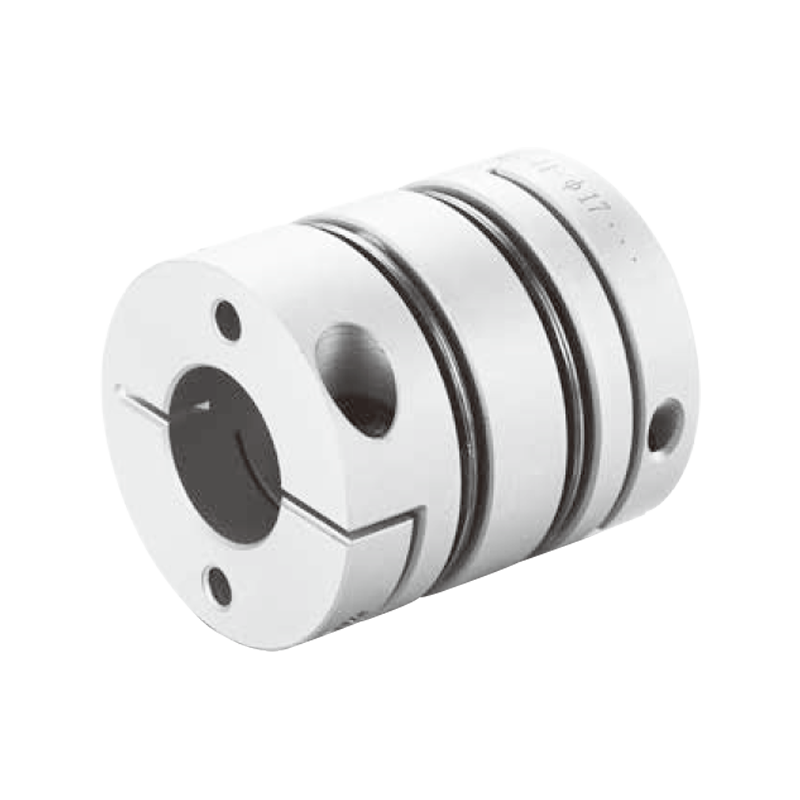

Типичная серия: однодиафрагменные муфты (серия SMP) и двухдиафрагменные муфты (серия DMP).

Особенности: Чрезвычайно высокая жесткость на кручение, точность передачи и усталостная долговечность; может компенсировать большие осевые, радиальные и угловые смещения; конструкция с двойной диафрагмой обеспечивает еще более сильную компенсацию. Они являются первым выбором для применений, требующих точной передачи и нулевого люфта, таких как серводвигатели и высокоскоростные шпиндели.

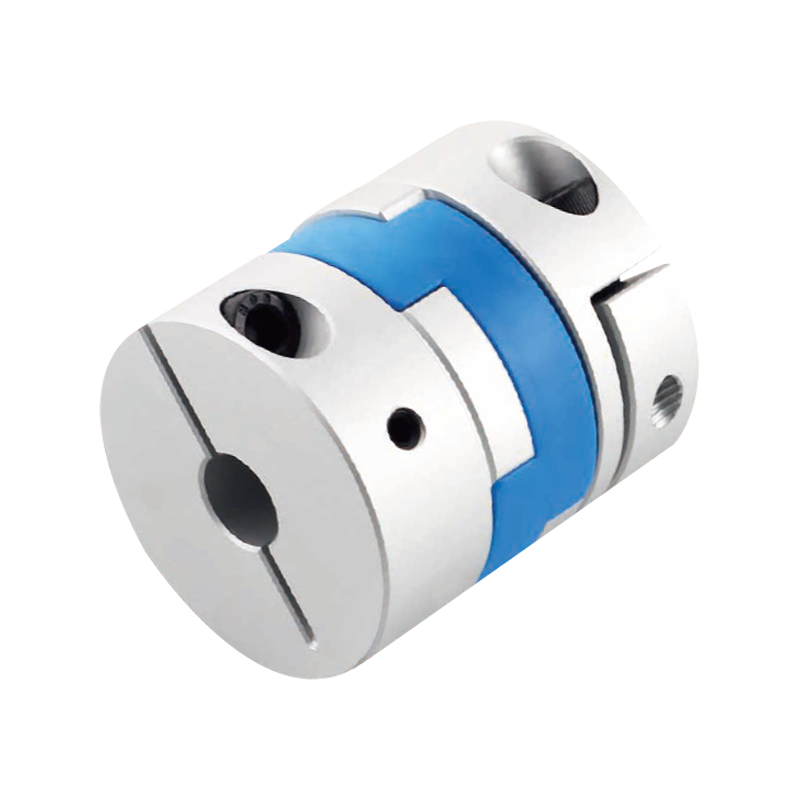

Муфты скользящих блоков: компенсируют несоосность за счет скольжения центрального скользящего блока (поперечного блока).

Представительная серия: Поперечные муфты (серия СЖК).

Особенности: Простая и компактная конструкция; может компенсировать большие радиальные и угловые перекосы, но обычно имеет небольшой люфт; подходит для средне- и низкоскоростных трансмиссий с большим эксцентриситетом или угловым перекосом.

Система соединительных изделий обеспечивает полный охват: от общего гашения вибраций и электрической изоляции до высокоточных, высокоскоростных и жестких трансмиссий с высоким крутящим моментом. Пользователи могут выбрать наиболее подходящий тип в зависимости от требований к точности своей системы, крутящего момента, диапазона скоростей и отклонения выравнивания вала.

Гнездо гайки является ключевым механическим элементом интерфейса, соединяющим гайку шарико-винтовой передачи с рабочим столом или ползуном. Его основная классификация основана на производственных материалах и конструктивных характеристиках сердечника и направлена на удовлетворение дифференцированных потребностей в жесткости конструкции, весе, стоимости и коррозионной стойкости в различных сценариях применения.

Основные классификации следующие:

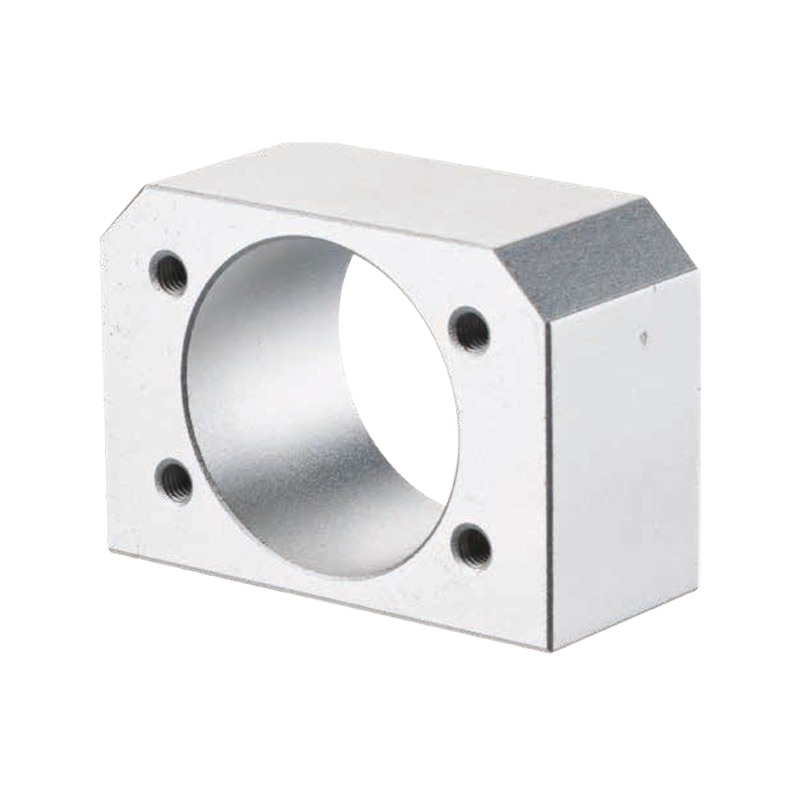

Алюминиевые гайки (например, серия BSG)

Характеристики сердечника: Изготовлен из алюминиевого сплава, имеет легкую конструкцию, отличную коррозионную стойкость и хорошую обрабатываемость.

Сценарии применения: в основном используется в приложениях, чувствительных к весу движущихся частей, требующих пониженной инерции и требующих высокоскоростного реагирования, таких как нестандартное автоматизированное оборудование, легкие козловые краны, измерительные приборы и некоторое полупроводниковое оборудование. Его преимущество в легком весе помогает улучшить динамические характеристики системы.

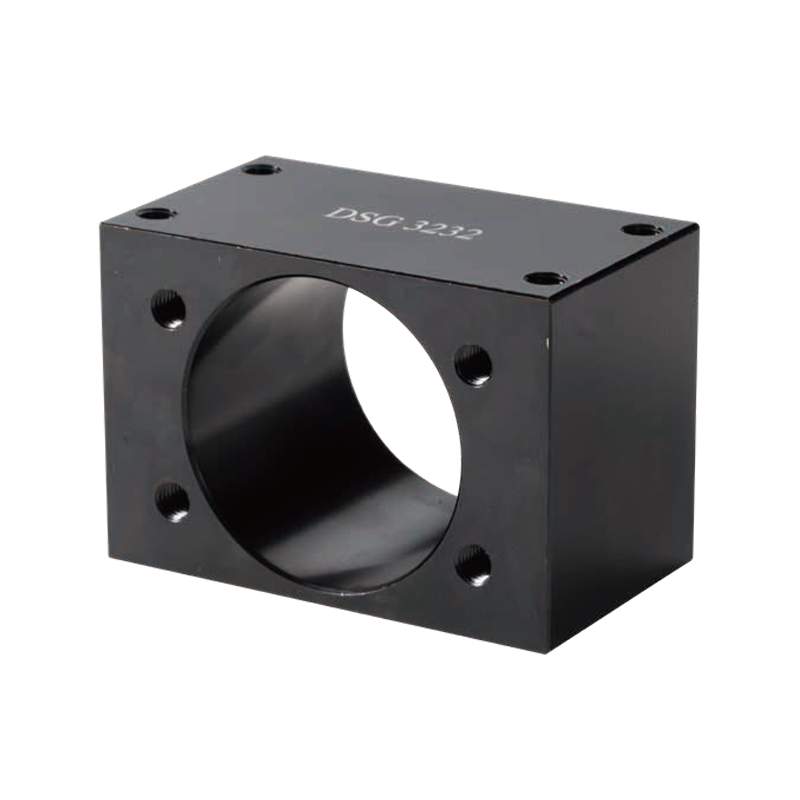

Стальные гайки (например, серия DSG)

Основные характеристики: Изготовлен из углеродистой или легированной стали, подвергнут прецизионной обработке и обработке, обладает чрезвычайно высокой жесткостью конструкции, несущей способностью и износостойкостью.

Сценарии применения: В первую очередь разработан для сложных условий работы, требующих больших нагрузок, высокой жесткости и высокой точности. Примерами служат крупные станки с ЧПУ, штамповочное оборудование, машины для литья под давлением и системы трансмиссии для тяжелой промышленности. Они обеспечивают стабильные соединения при больших нагрузках, эффективно подавляя деформации и гарантируя точность передачи и долговременную стабильность.

Выбор гнезд для гаек является важнейшим аспектом проектирования системы. Алюминиевые гнезда для гаек отличаются легкостью и коррозионной стойкостью, что позволяет использовать их в приложениях, где приоритет отдается скорости и динамическим характеристикам; в то время как стальные гнезда для гаек отдают приоритет жесткости и несущей способности, обеспечивая надежную гарантию для тяжелых условий эксплуатации и высокой точности. Пользователи должны всесторонне взвесить и выбрать подходящий тип с учетом грузоподъемности оборудования, рабочей скорости, требований к точности и условий эксплуатации.
