Крестообразная муфта типа Oldham серии SZHK

Основные технические параметры и конструкция
1. Структура и принцип работы:
Концевые ступицы: обычно изготавливаются из алюминиевого сплава, легкие, с вертикальными прямоугольными канавками под углом 90 градусов.
Промежуточный слайдер: основной компонент, обычно изготавливаемый из конструкционного пластика (например, ПОМ) или медного сплава. Пластиковые ползунки не требуют смазки, малошумны и малоинерционны; металлические ползунки имеют более длительный срок службы и более устойчивы к температурам, но требуют смазки.
Принцип работы: Выступы с обеих сторон ползуна встроены в пазы двух концевых ступиц. При радиальном смещении двух валов ползун автоматически самоустанавливается, скользя внутри двух пар вертикальных канавок, тем самым передавая крутящий момент.

2. Основные характеристики и ограничения:
Передача без люфта: жесткий контакт, отсутствие упругих элементов, что обеспечивает высокую синхронность.
Ограничение скорости: из-за трения скольжения его максимально допустимая скорость обычно низкая, и он не подходит для высокоскоростной длительной эксплуатации, в противном случае он выйдет из строя из-за повышенного тепловыделения и износа.
Не подходит для углового смещения: если существует угловое смещение, между ползуном и канавками возникнет точечный или линейный контакт, что приведет к ненормальному износу и заклиниванию.

3. Соображения по выбору:
Сначала убедитесь, что радиальное смещение находится в допустимом диапазоне продукта.
Четко определите рабочую скорость; она должна находиться в безопасной зоне кривой «расхождение скоростей» в каталоге продукции.
Учитывайте толщину монтажного пространства, что является одним из его основных преимуществ. Приложения
Серия SZHK незаменима в областях, где пространственные ограничения и радиальное смещение представляют собой существенные проблемы:
Кодеры и обратная связь сервоприводов: соединение валов серводвигателей с кодерами, компенсация несоосности во время установки.
Миниатюрное прецизионное оборудование: соединения микроприводов для небольших приборов, оптических приборов и полупроводниковых захватов.
Печатное и текстильное оборудование: синхронная передача между несколькими параллельными валками роликов с присущими ошибками межцентрового расстояния.
Любое применение трансмиссии с экстремальными ограничениями по осевому монтажному пространству.

Крестообразная муфта типа Oldham серии SZHK — «космический маг» и «враг эксцентриситета» в механическом проектировании. Выбор серии SZHK означает, что вы нашли отличное решение как по пространственным, так и по радиальным размерам несоосности. Хотя он требует регулярного технического обслуживания и замены ползунов, его эксплуатационные преимущества в специализированных применениях не имеют себе равных среди других типов муфт. Это классический и эффективный инструмент в арсенале инженеров по точному оборудованию, помогающий справляться с компактными компоновками и ошибками установки.

_{Параметры}

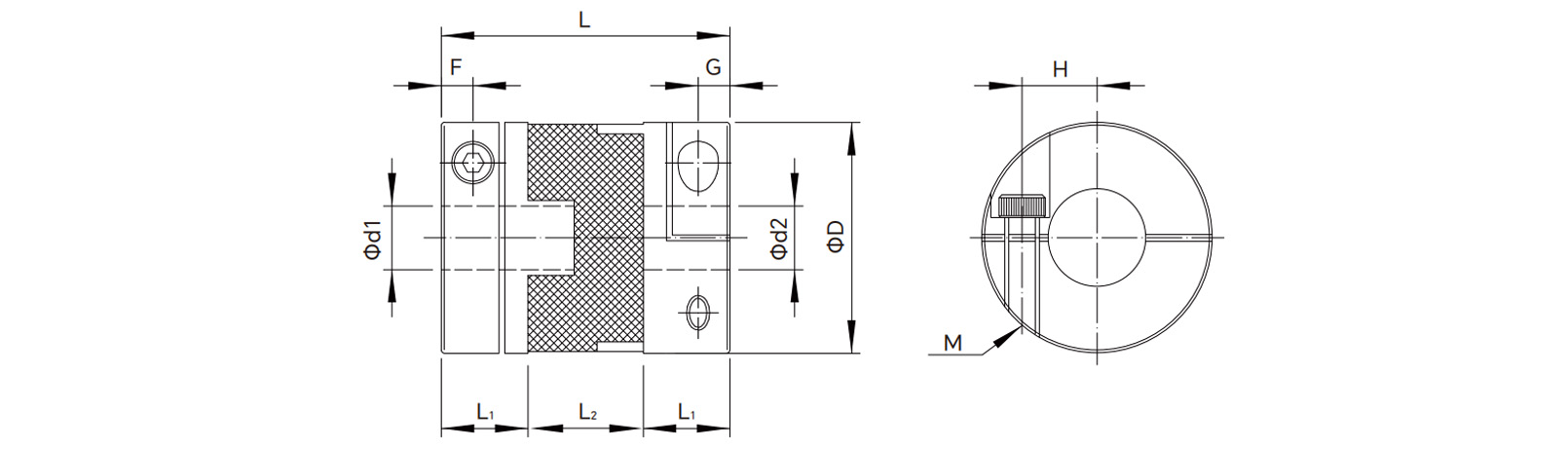

_{Рисунки}
