Мини-линейная направляющая серии MGW-C/H

Основные технические параметры и выбор
1. Философия проектирования: Применяет принцип «момента инерции площади», значительно увеличивая момент инерции поперечного сечения за счет увеличения ширины, тем самым достигая качественного скачка сопротивления изгибу и кручению в небольшом вертикальном пространстве.
2. Диапазон спецификаций: Доступно в таких спецификациях, как MGW7, MGW9, MGW12, MGW15 и т. д., где число обозначает ширину направляющей (единица измерения: мм). При тех же числовых характеристиках (например, MGN9 и MGW9) серия MGW имеет большую ширину ползуна и ширину направляющей.
3. Ключевые критерии отбора:
Высота по-прежнему остается основным ограничением: подтвердите максимально допустимую общую высоту установки оборудования.
Отдайте приоритет конструкции с широким кузовом: в пределах допустимого диапазона высот выбор серии MGW вместо серии MGN напрямую приведет к значительному улучшению производительности.
Проверьте нагрузку и крутящий момент: если приложение требует значительных эксцентрических сил или чрезвычайно высокой плавности движения, серия MGW является более надежным выбором.

Приложения
Мини-линейная направляющая серии MGW-C/H — идеальный выбор для следующего первоклассного миниатюрного оборудования с высокими требованиями как к пространству, так и к производительности:
Сверхточные оптические системы: миниатюрные механизмы регулировки космических телескопов, блоки микродвижения для масочных ступеней в литографических машинах высокого класса.
Высококлассный контроль полупроводников: этапы сканирования для приборов измерения наноразмерной морфологии (таких как атомно-силовые микроскопы АСМ), прецизионные оси движения для оборудования обнаружения дефектов пластин.
Биомедицинская инженерия: Образцы стоек для конфокальных микроскопов, миниатюрные руки высокой жесткости для роботов клеточной хирургии. Точное производство и микросборка: оборудование для точного размещения миниатюрных компонентов (таких как МЭМС) и платформы активного выравнивания для оптоволоконных решеток.

Мини-линейный гид серии MGW-C/H представляет собой эволюцию технологии миниатюрного линейного гида от простого «решения проблемы существования» до «стремления к совершенству» Это демонстрирует, что даже в пределах миллиметров инженеры все равно могут придать компонентам мощные механические характеристики благодаря гениальному дизайну. Выбор серии MGW означает, что при проектировании вашего миниатюрного устройства не только будет уделяться внимание компактности, но и приоритету внутренней прочности, стабильности и надежности. Это стратегический краеугольный камень для создания высокопроизводительных систем точного движения в ограниченном пространстве, помогающий вашим продуктам обеспечить солидное аппаратное преимущество в передовой технологической конкуренции.

_{Параметры}

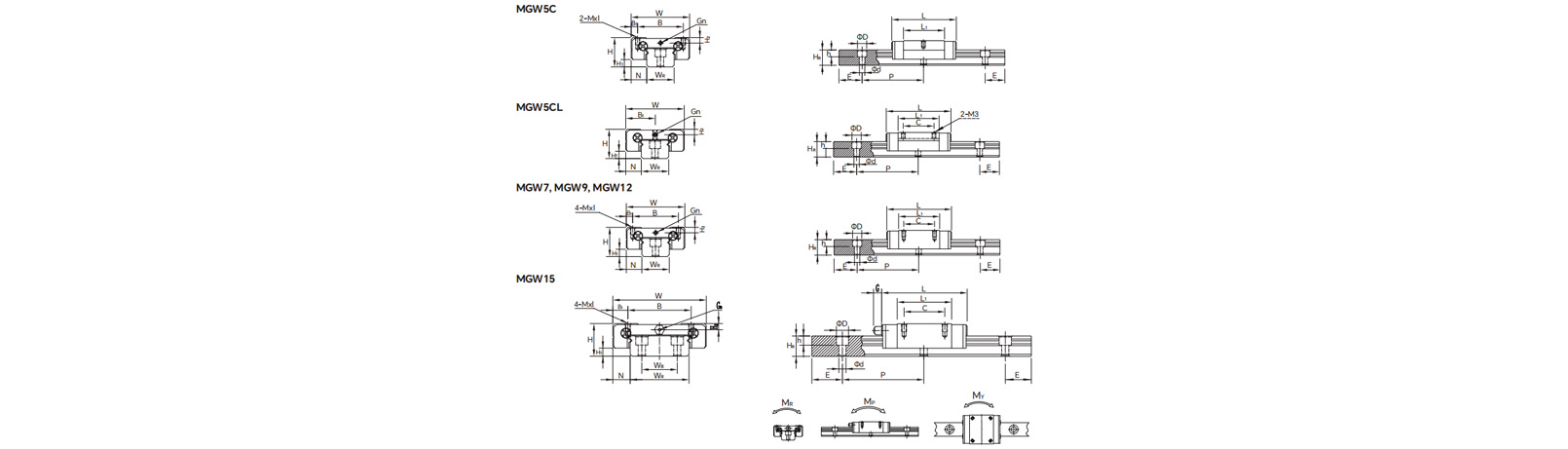

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
