Мини-линейная направляющая серии MGN-C/H

Основные технические параметры и руководство по выбору
1. Дифференциация модели:
Тип MGN-C: миниатюрный слайдер фланцевого типа. Эта модель, устанавливаемая сбоку, с монтажной поверхностью, расположенной заподлицо с верхней поверхностью рельса, обеспечивает наиболее экономичную общую высоту установки, подходящую для вертикальных планировок с крайне ограниченным пространством.
Тип MGN-H: Квадратный миниатюрный слайдер. Монтаж сверху, монтажная поверхность выше направляющей, обеспечивает стабильную и простую установку, что делает его более универсальным миниатюрным вариантом.
2. Точность и предварительная нагрузка: несмотря на небольшой размер, точность класса точности (P) и легкая предварительная нагрузка (C1) позволяют повысить жесткость и устранить люфт.
3. Ключевые моменты выбора:
Пространство имеет первостепенное значение: четко определите ограничения ширины, высоты и длины монтажного пространства; это первый решающий фактор при выборе.
Проверка нагрузки: рассчитайте фактическую нагрузку (включая собственный вес, рабочую нагрузку и силу ускорения), чтобы убедиться, что она находится в допустимом диапазоне миниатюрной линейной направляющей.
Соответствие точности: выберите подходящий уровень точности на основе требований к окончательной точности движения оборудования.

Приложения
Мини-линейная направляющая серии MGN-C/H является основным компонентом движения в следующем высокотехнологичном миниатюрном оборудовании:
Полупроводники и оптоэлектроника: оси микродвижения для машин для сращивания оптоволокна, платформ регулировки устройств оптической связи и станций зондирования пластин.
Биомедицинское оборудование: точное перемещение в генных секвенаторах, манипуляторах для инъекций клеток и автоматических микроскопических платформах.
Прецизионные приборы и лаборатории: регулировка щелей в спектрометрах, смещение отражателей в лазерных интерферометрах и механизмы сканирования миниатюрных датчиков. Высококачественная бытовая электроника: высококачественные системы стабилизации подвеса, оптические модули зума в устройствах дополненной и виртуальной реальности.
Микроробототехника: концевые эффекторы для хирургических роботов, совместное наведение для биомиметических микророботов.

Мини-линейный направляющий элемент серии MGN-C/H — это «мост» и «фундамент», который расширяет возможности точной инженерии в микроскопическом мире. Это доказывает, что высокопроизводительное линейное движение больше не является исключительным для крупномасштабного промышленного оборудования, но также может служить передовым миниатюрным технологическим инновациям. Выбор серии MGN означает, что ваш продукт находится на стыке таких передовых областей, как точное производство, биотехнологии и оптоэлектроника, и вы выбрали профессиональное, надежное и проверенное миниатюрное ядро движения. Это важный шаг на пути к превращению гениальных идей в стабильные и надежные реальные продукты.

_{Параметры}

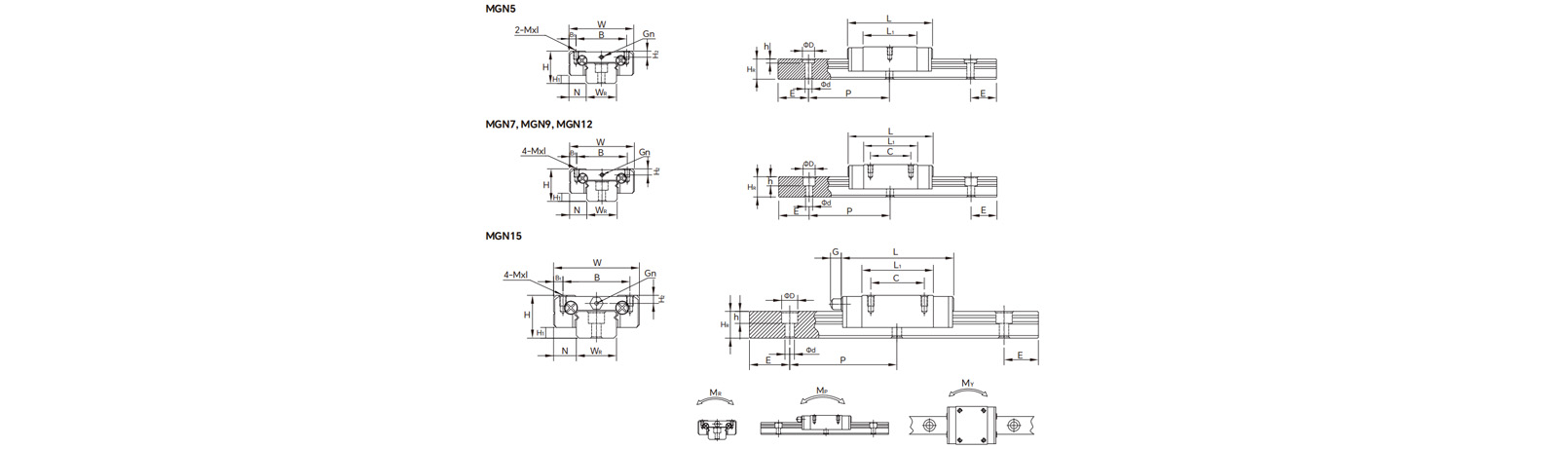

_{Рисунки}

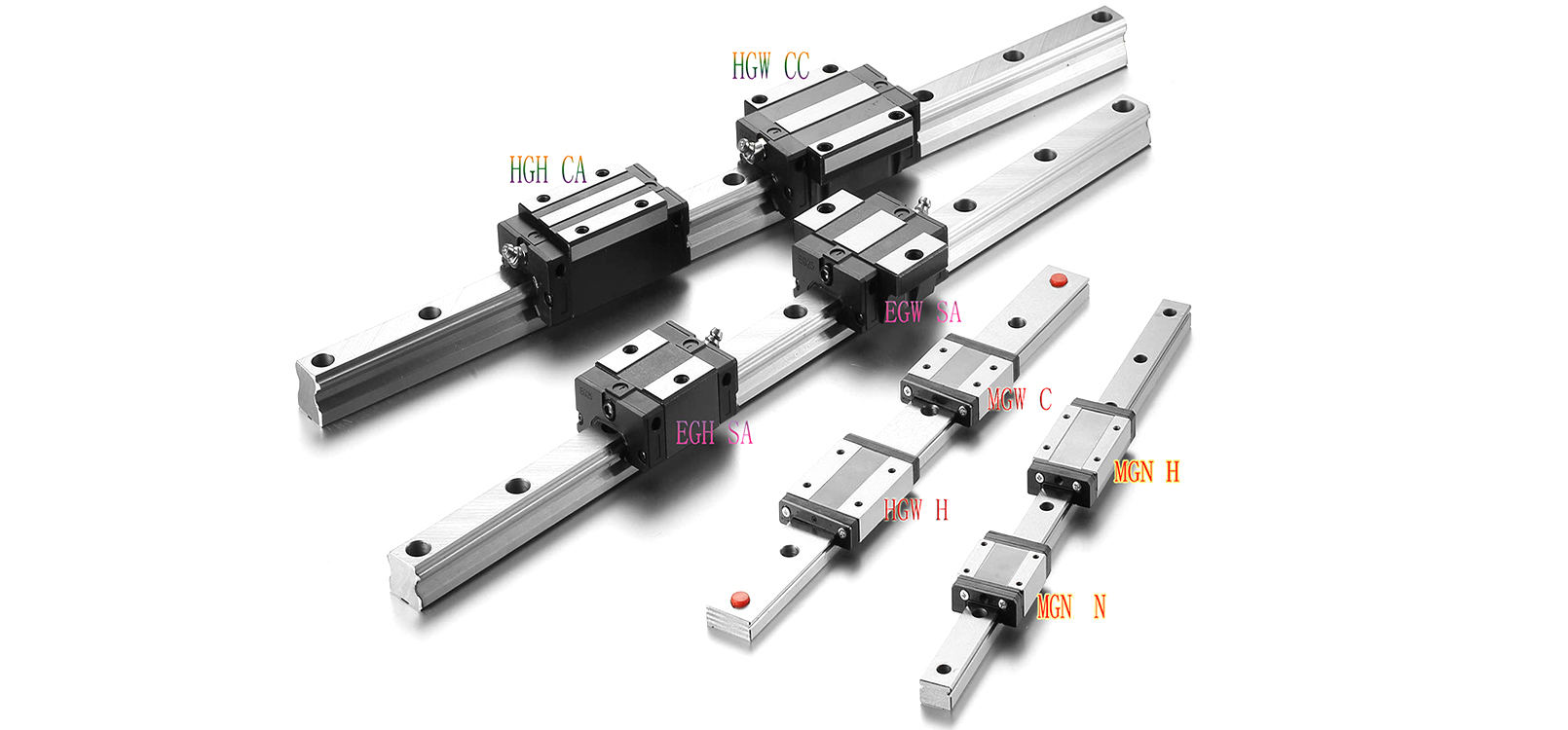

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
