Шарико-винтовые кронштейны и аксессуары

Кронштейны и комплектующие для шариковинтовых передач являются ключевыми компонентами, обеспечивающими высокую точность, жесткость и стабильность работы шариковинтовых систем. Их основная классификация основана на функциональном назначении, конструктивных особенностях и типе эксплуатации.

Основные компоненты можно разделить на четыре основные категории:

Опорные узлы: делятся на узлы с фиксированным концом и узлы с опорным концом в зависимости от нагрузки и выполняемой функции.

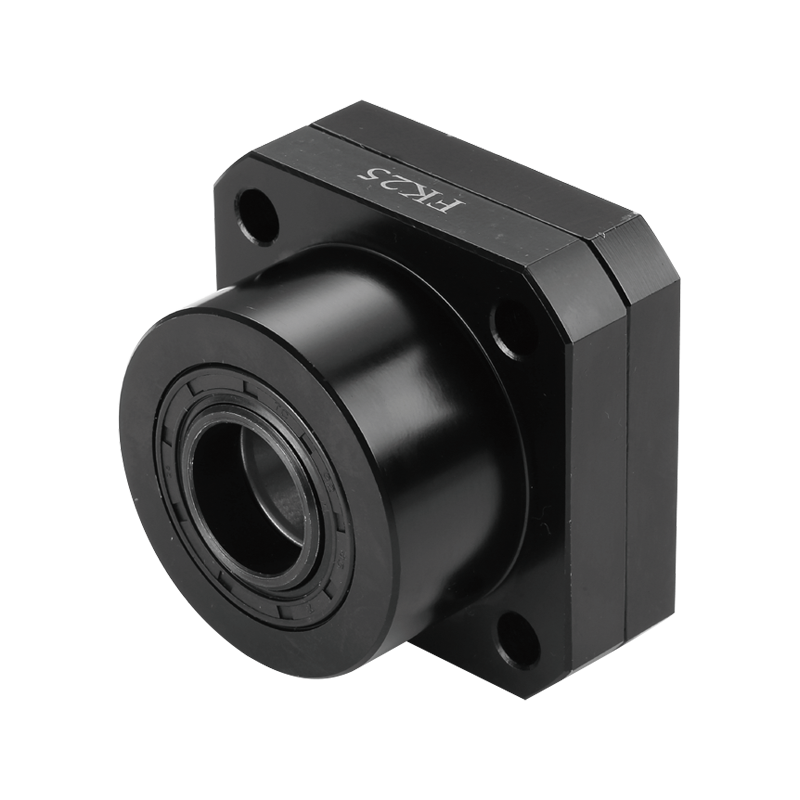

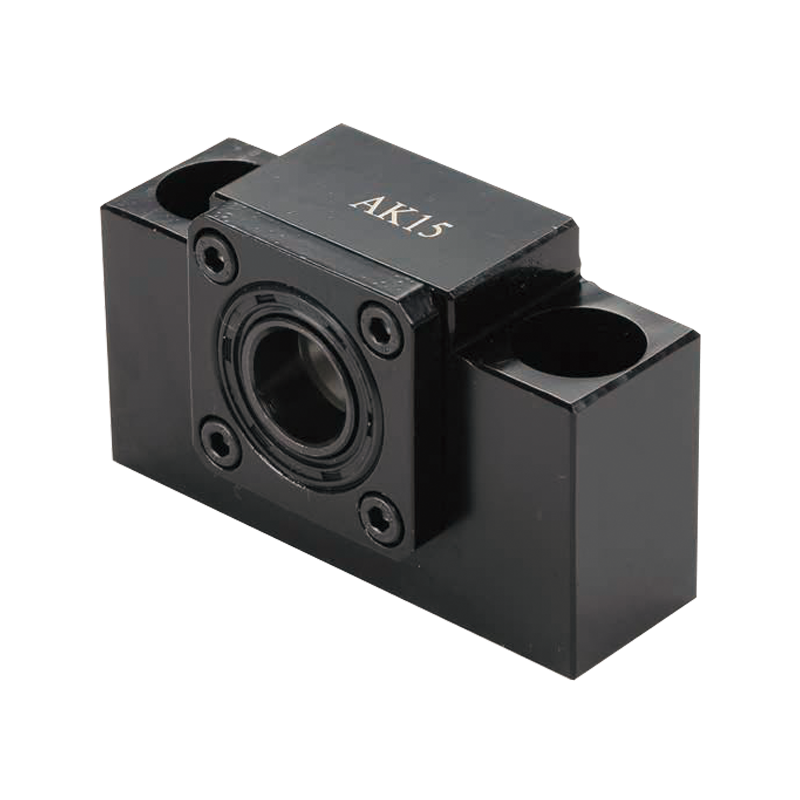

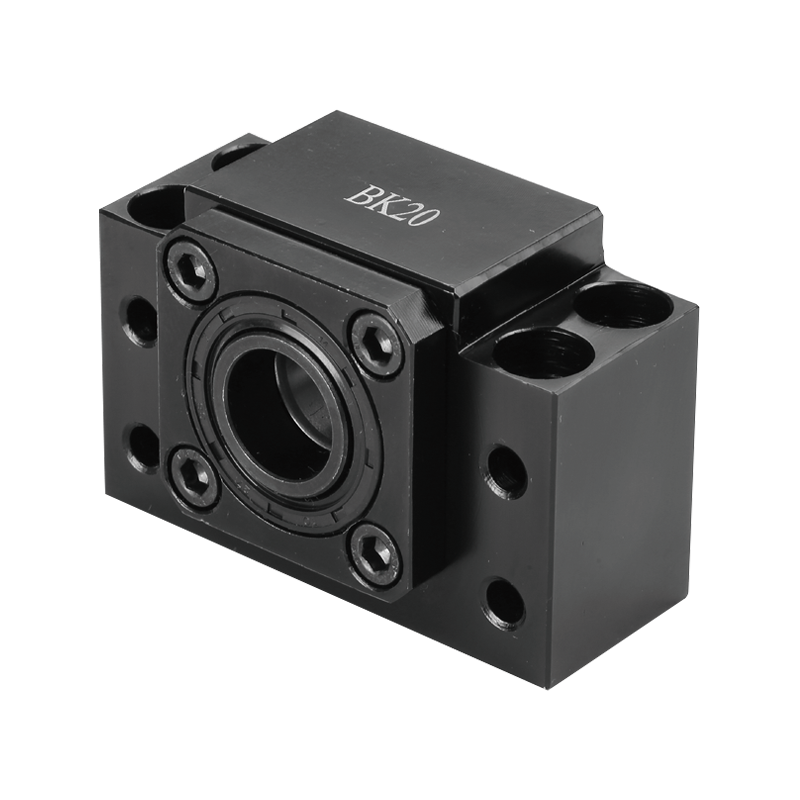

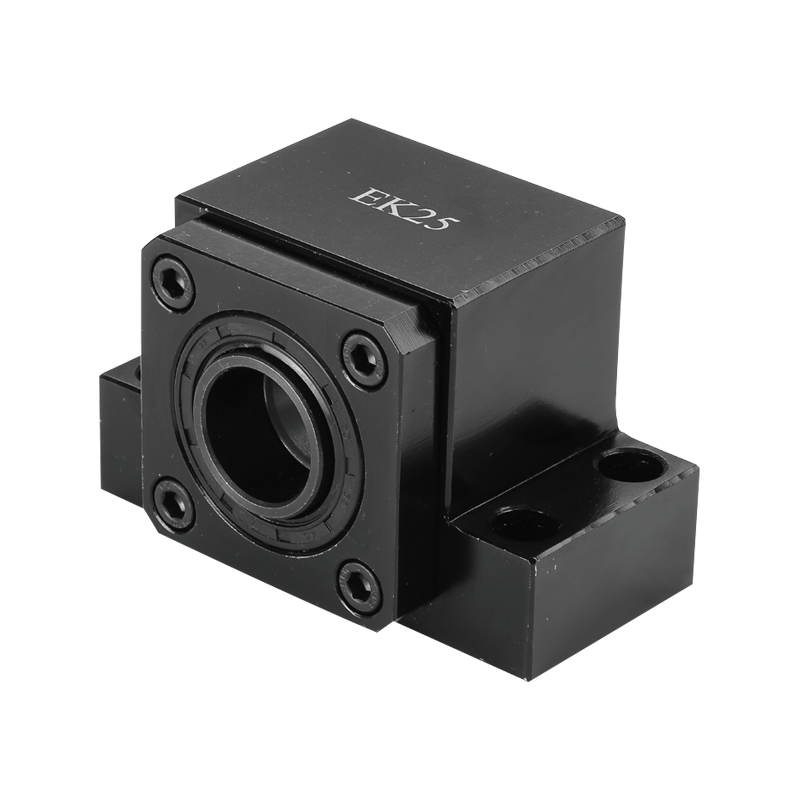

Опорные узлы с фиксированным концом (например, серии BK, FK, EK, AK): обычно оснащены подшипниками скольжения, воспринимают двунаправленные осевые и радиальные нагрузки и обеспечивают точное осевое позиционирование винта, служа опорным концом для всей системы передачи.

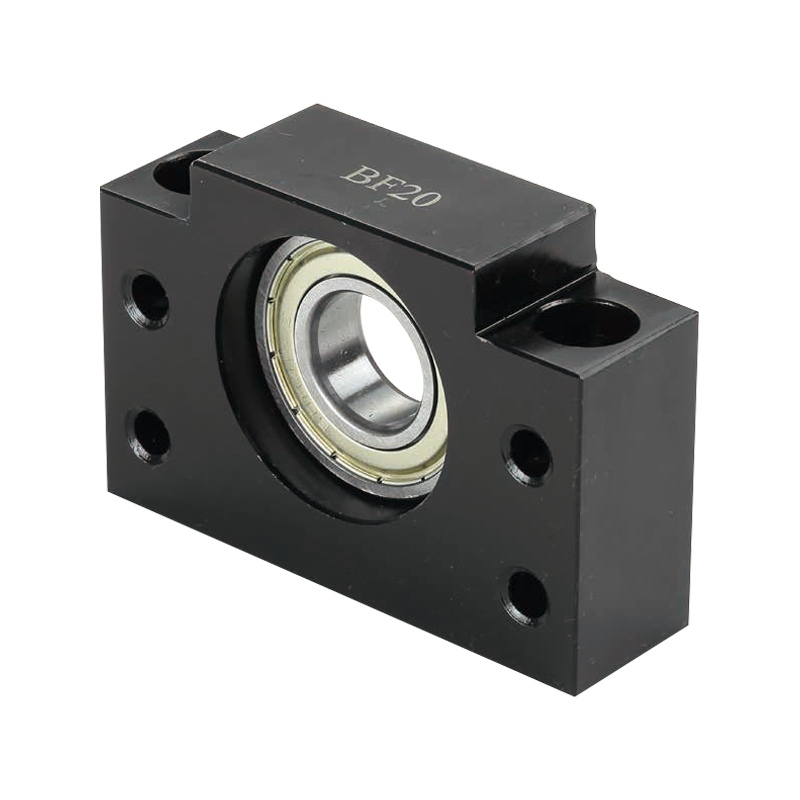

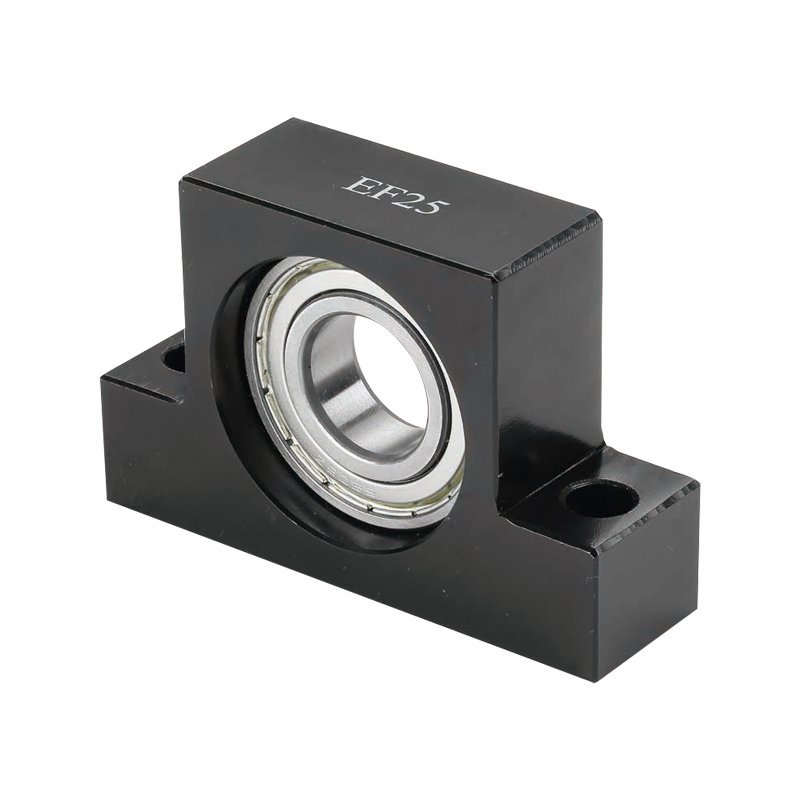

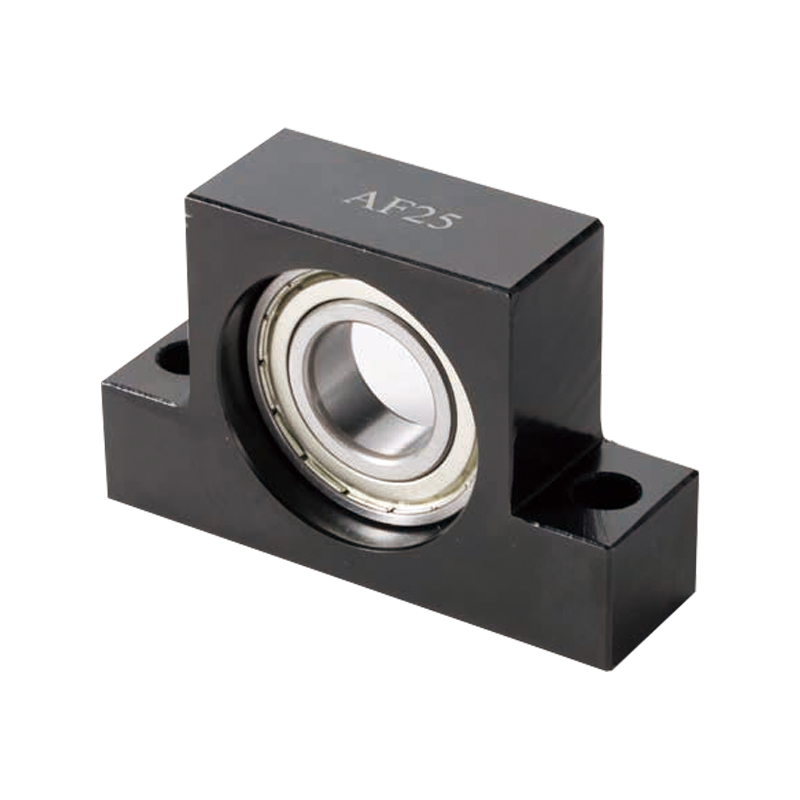

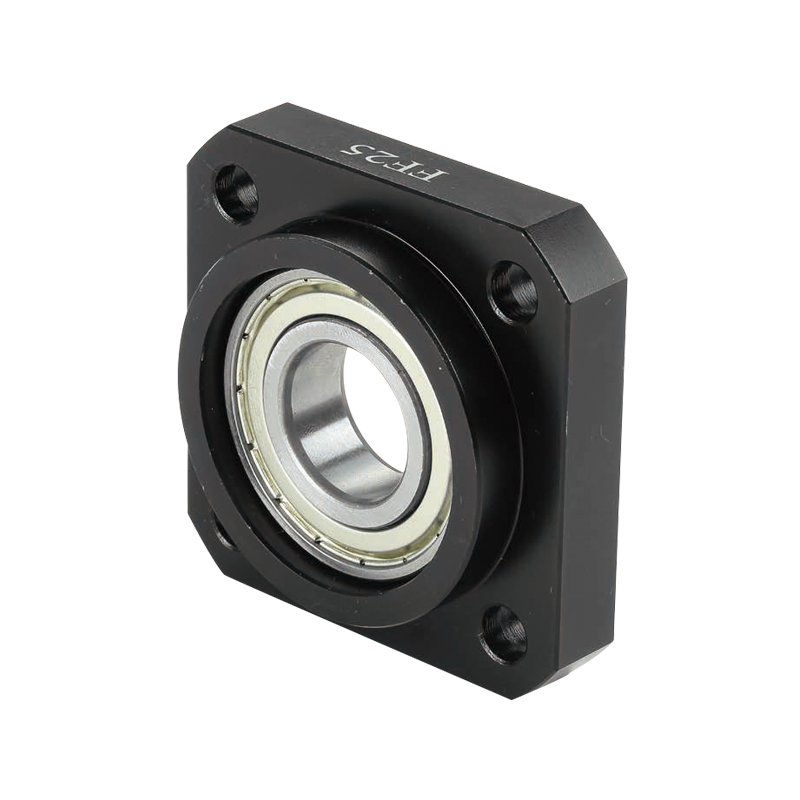

Опорные узлы с опорным концом (например, серии BF, FF, EF, AF): обычно оснащены шариковыми подшипниками глубокого паза, воспринимают в основном радиальные нагрузки и допускают небольшое осевое смещение винта из-за теплового расширения, обеспечивая вспомогательную поддержку и плавающую регулировку.

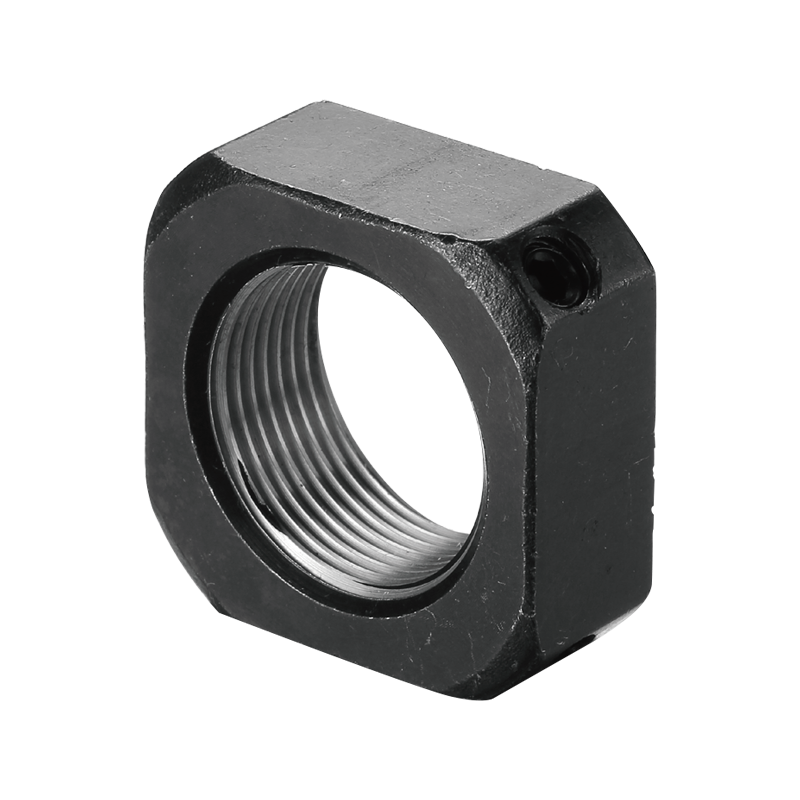

Стандартные функциональные принадлежности: В первую очередь, контргайки (например, серии RN), используемые для затяжки и предварительной нагрузки конца вала винта на подшипники внутри опорного седла неподвижного конца. Это важнейшие стандартные компоненты для передачи крутящего момента и устранения люфта.

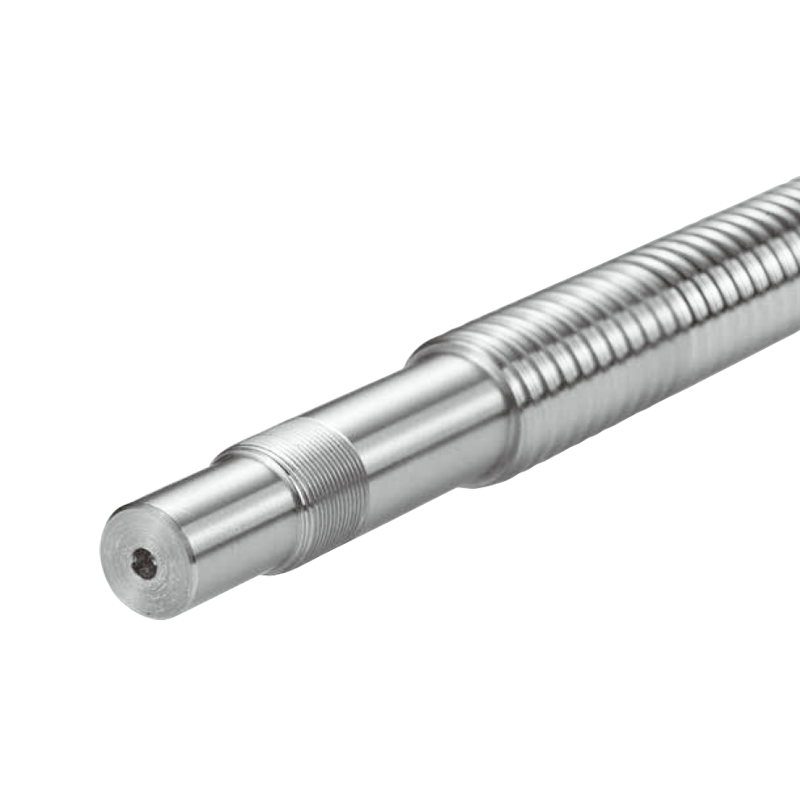

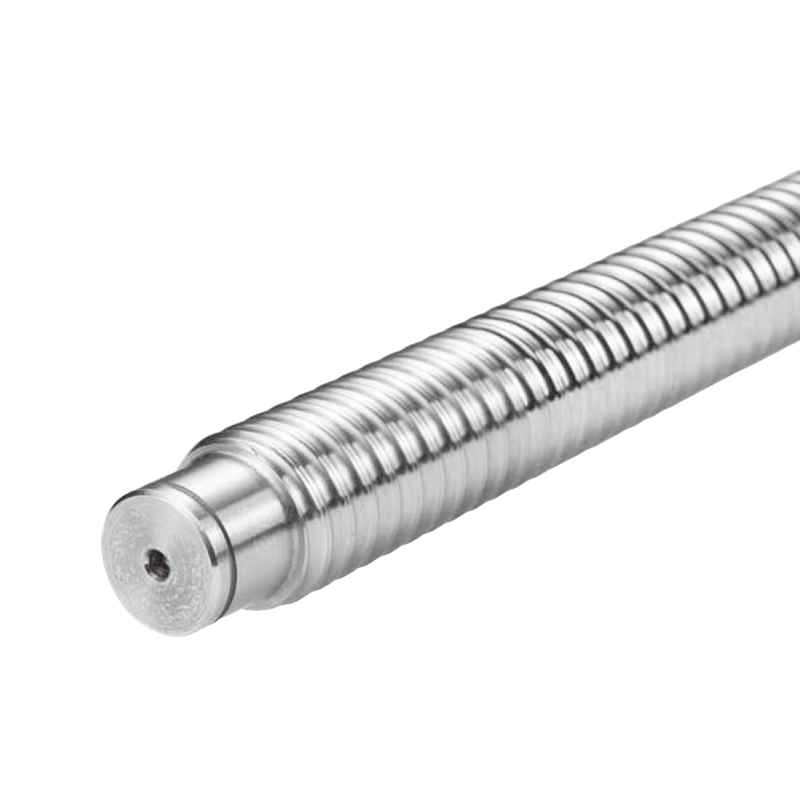

Услуги по механической обработке: Это услуги по механической обработке концов вала ходового винта, предоставляемые пользователям, обеспечивающие идеальное соответствие стандартным опорным кронштейнам. В основном это включает механическую обработку шейки неподвижного конца (совместимой с BK/FK/EK/AK и др.) и шейки опорного конца (совместимой с BF/FF/EF/AF и др.), что является важным шагом для достижения функциональности «подключи и работай» и снижения порога сборки.

Система опорных кронштейнов и принадлежностей, с основным разделением функций между неподвижным и опорным концами, дополненная стандартными деталями и механической обработкой на заказ, вместе составляют комплексное решение для установки системы ходового винта по принципу «подключи и работай».
