Кронштейн шарико-винтовой передачи серии Locknut RN

Основные технические параметры и конструкция
1. Принцип точного предотвращения ослабления:
Эксцентриковая конструкция резьбы: резьба гайки имеет специальный эксцентриковый профиль зубьев. При затягивании стандартной резьбой на конце вала шарико-винтовой передачи создается постоянное радиальное фиксирующее усилие, эффективно предотвращающее ослабление.
Комбинация противоослабляющих шайб: стандартная конфигурация включает в себя противоослабляющую шайбу с внутренними зубьями (шлицевую шайбу). При монтаже внутренние зубья шайбы входят в зацепление со шпоночным пазом вала шарико-винтовой передачи, а наружные зубья входят в зацепление с пазом на торце гайки. Благодаря зубчатому зацеплению он полностью предотвращает любое вращение гайки относительно вала.

2. Материалы и процесс:
Изготовлен из высокопрочной легированной стали и подвергнут термической обработке для обеспечения достаточной прочности и вязкости, предотвращая разрушение или деформацию при высоком усилии предварительной затяжки.
Ключевые контактные поверхности (резьба, торцевые поверхности) подвергаются прецизионной шлифовке для обеспечения точности размеров и характеристик сопряжения.

3. Технические характеристики и соответствие:
Серия размеров полностью совместима с диаметром резьбы на конце вала шарико-винтовой передачи (например, M6, M8, M10...М30 и др.) и серия опорных оснований.
В зависимости от различных диаметров вала шарико-винтовой передачи и требований к нагрузке доступны стандартные и утолщенные версии, обеспечивающие большую площадь фиксирующего контакта и крутящий момент.

Приложения
Кронштейн шарико-винтовой передачи серии Locknut RN должен использоваться во всех системах шарико-винтовой передачи, в которых используются неподвижные концевые опорные основания подшипников с угловым контактом, включая, помимо прочего:
Ось подачи фиксированного конца всех станков с ЧПУ.
Сочлененный или линейный осевой приводной конец промышленных роботов. Системы передачи высокоточного автоматизированного оборудования (лазерные машины, литьевые машины, измерительные машины).
Любое применение шарико-винтовой передачи, требующее нулевого люфта и высокой жесткости передачи.

Несмотря на небольшие размеры, шарико-винтовой кронштейн серии Locknut RN является важнейшим механическим компонентом безопасности в высокоточной шарико-винтовой трансмиссионной цепи. Благодаря точной механической конструкции он принципиально устраняет риск ослабления в условиях высоких скоростей и больших нагрузок, преобразуя вращательную мощность в линейную тягу без потерь. Выбор оригинальных или высококачественных контргаек серии RN является необходимой гарантией безопасности и стабильной работы всей вашей прецизионной системы трансмиссии.

_{Параметры}

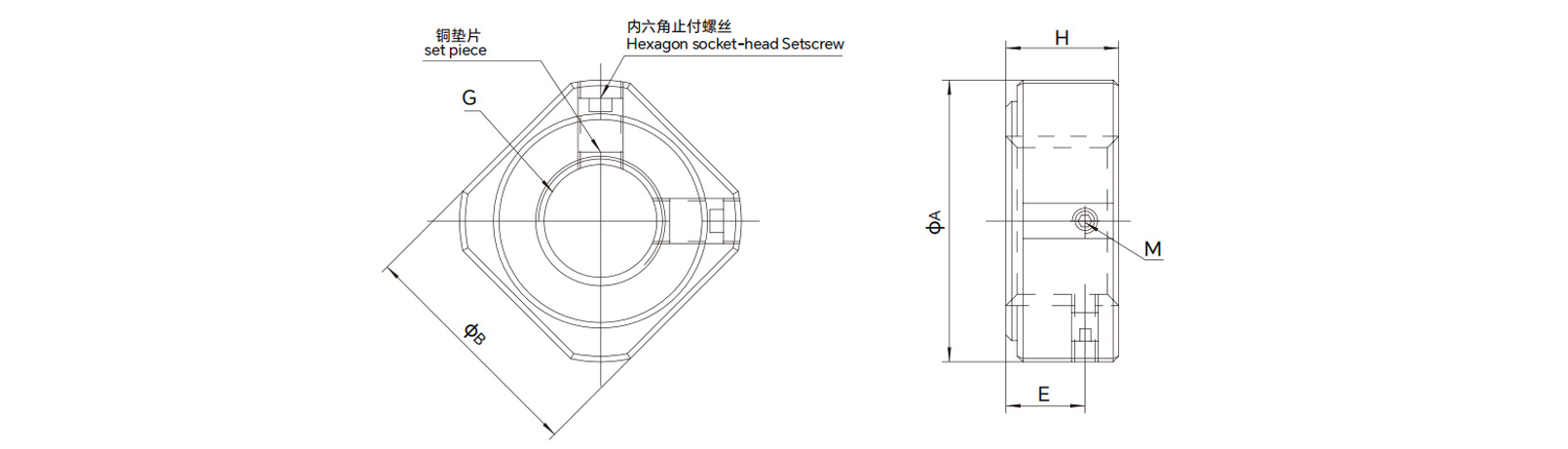

_{Рисунки}
