Линейная направляющая серии RGH-CA/HA роликового типа

Основные технические параметры и конструкция
1. Система циркуляции роликов: использует прецизионный фиксатор роликов для обеспечения плавной синхронной циркуляции каждого ролика, предотвращая столкновения и трение, поддерживая низкий уровень шума и низкий подъем температуры даже на высоких скоростях.
2. Класс точности: предлагает варианты точности высшего уровня от прецизионного класса (P) до сверхточного класса (UP), гарантируя, что большие нагрузки и высокая точность не являются взаимоисключающими.
3. Конфигурация предварительной нагрузки и жесткости: обычно в стандартную комплектацию входит усиленная предварительная нагрузка (C3) для повышения жесткости системы; некоторые модели предлагают опцию сверхусиленной предварительной нагрузки (C5).
4. Технология герметизации: Оснащен несколькими уплотнениями и прочными скребками для предотвращения попадания в дорожку качения крупных частиц стружки и пыли, образующихся в условиях больших нагрузок.

Приложения
Линейная направляющая роликового типа серии RGH-CA/HA является идеальным выбором для следующего высокоточного и сверхмощного оборудования высшего уровня:
Сверхмощные станки с ЧПУ: основные линейные оси больших портальных пятикоординатных обрабатывающих центров, мощные расточные и фрезерные станки напольного типа, а также станки для шлифования направляющих.
Высокоточное тяжелое оборудование: большие координатно-измерительные машины, сверхточные станки оптической обработки и мощные прессы для упаковки полупроводников.
Энергетика и тяжелая промышленность: оборудование для обработки ветроэнергетических редукторов, линии обработки блоков цилиндров больших дизельных двигателей и прецизионное наведение тяжелых прессов.
Высококачественное научно-исследовательское оборудование: механизмы нагрузки и движения источников синхротронного излучения и испытательных платформ компонентов космических аппаратов.

Линейная направляющая серии RGH-CA/HA роликового типа - это шедевр, который расширяет физические пределы технологии линейного движения. Он отказывается от стремления к универсальной применимости за счет экстремальной скорости и низкого трения, вместо этого доводя грузоподъемность, жесткость и устойчивость до крайности. Это не просто компонент, а решающая сила в обеспечении высокопроизводительной и высокоточной обработки тяжелого оборудования.

_{Параметры}

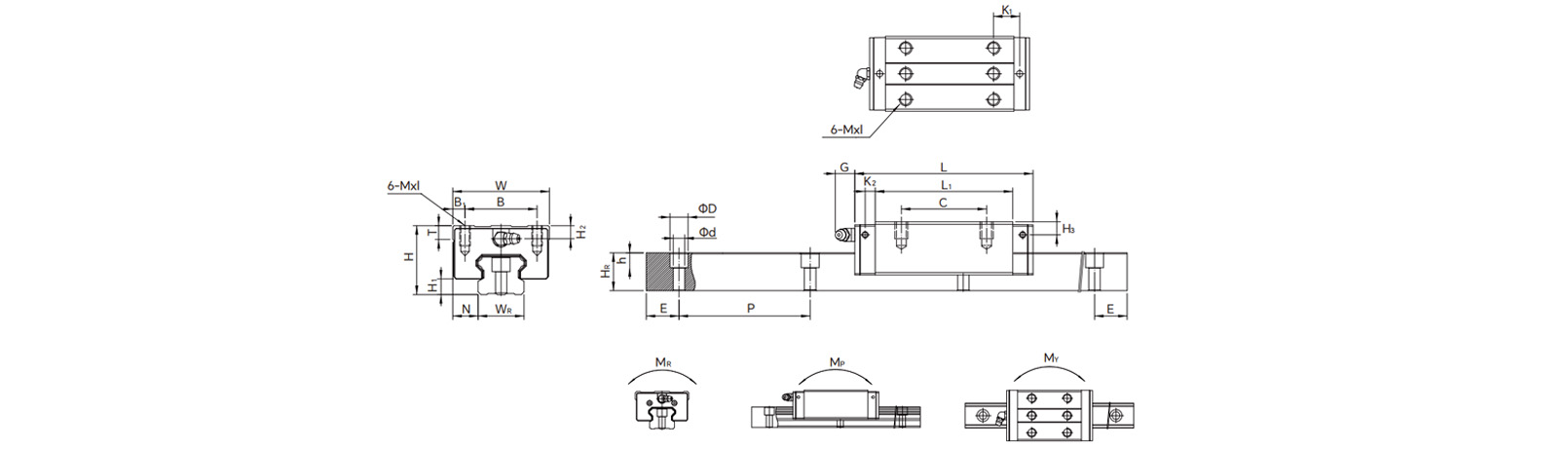

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

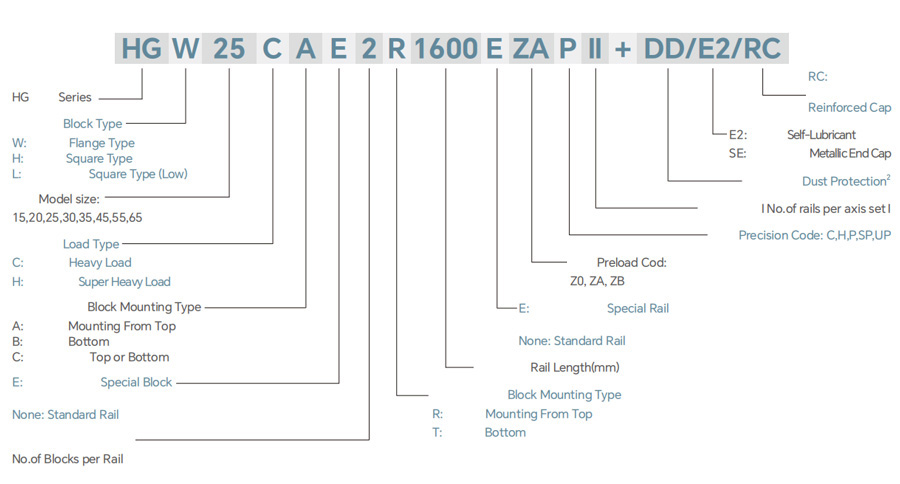

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

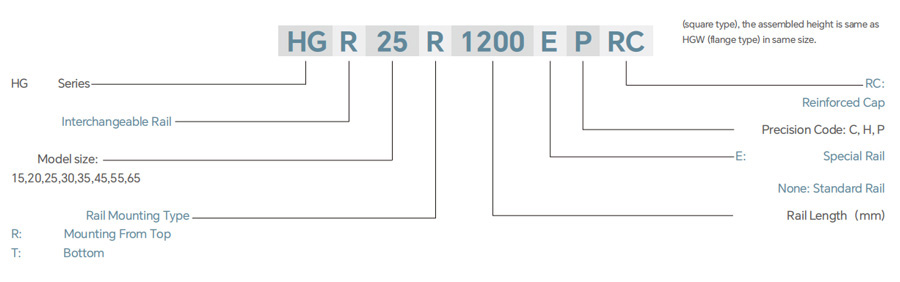

Model Number of HG Rail:

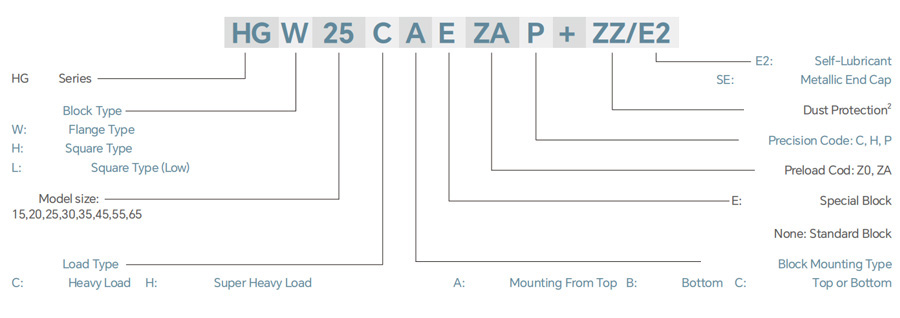

Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

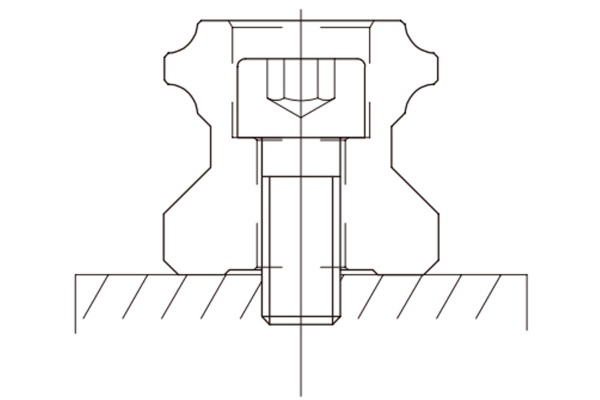

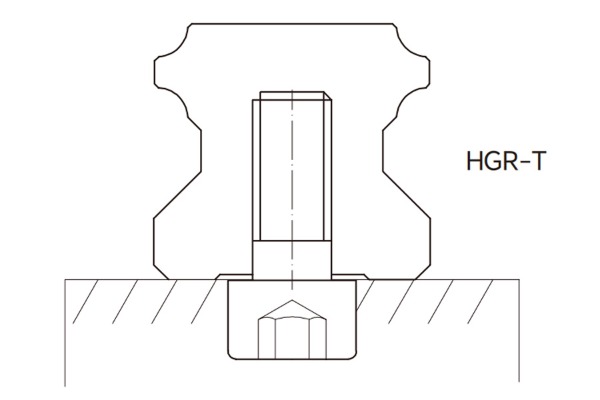

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

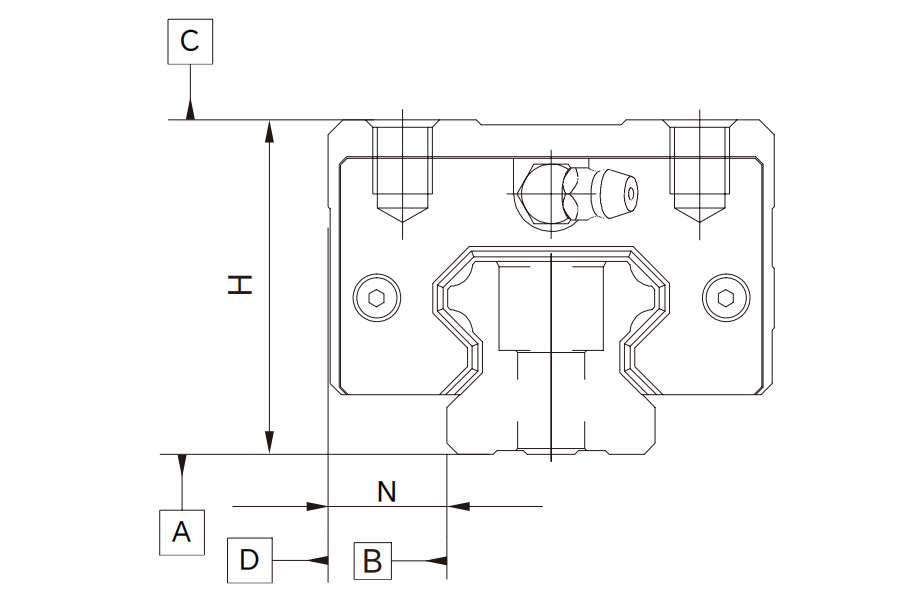

Acouracy of Running Parallelism
