Линейная направляющая серии HGR-T с нижним замком высокой сборки

Основные технические параметры и конструкция
1. Принцип конструкции замка: используется конструкция с боковым углом или нижним потайным отверстием, закрепленная внутренними шестигранными винтами с плоской головкой. При монтаже головки винтов утоплены в корпус ползуна и не выступают.
2. Сохранение производительности: как тип с высокой степенью сборки, он полностью унаследовал высокую жесткость, высокую грузоподъемность и высокую точность работы направляющих рельсов с высокой степенью сборки, изменив только интерфейс крепления.
3. Этапы установки:
Сначала закрепите направляющую на станине станка.
Выровняйте и поместите грузовую платформу на ползун.
Сбоку или через предварительно просверленные отверстия в грузовой платформе с помощью удлиненного шестигранного ключа по диагонали вставьте его в фиксирующие отверстия ползуна, чтобы завершить крепление.

Приложения
Линейная направляющая серии HGR-T с нижним замком высокой сборки является предпочтительным выбором для следующего конструктивно инновационного и оптимизированного для пространства оборудования:
Высокоскоростные и высокоточные станки: механизмы перемещения инструментальных магазинов вертикальных обрабатывающих центров, рабочие столы прецизионных шлифовальных станков, позволяющие создать интегрированную конструкцию без верхних выступов.
Полупроводниковое и панельное оборудование: внутрикамерные манипуляторы литографических машин и испарительных машин OLED, не требующие открытых винтов в вакууме или чистой среде.
Медицинское и лабораторное оборудование: Движущиеся платформы автоматизированных анализаторов и оборудования для культивирования клеток, облегчающие очистку и предотвращение загрязнения.
Промышленные роботы: ползун для седьмой оси (земляного рельса) роботов, позволяющий монтировать основание робота непосредственно в качестве грузовой платформы без необходимости использования дополнительных переходных пластин.

Линейная направляющая серии HGR-T с нижним замком высокой сборки - это не просто улучшение компонента, а освобождение дизайнерского мышления. Это освобождает инженеров от традиционного ограничения «необходимости оставлять верхний зазор для винтов», открывая новые возможности для более компактных, интегрированных и оптимизированных конструкций оборудования. Выбор серии HGR-T означает, что вы стремитесь к максимальной оптимизации и инновациям в проектировании оборудования, стремясь создавать передовые продукты, образцовые по производительности, надежности и использованию пространства. Это представляет собой значительный шаг вперед в технологии линейного движения, отвечающий требованиям будущего высококлассного оборудования.

_{Параметры}

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

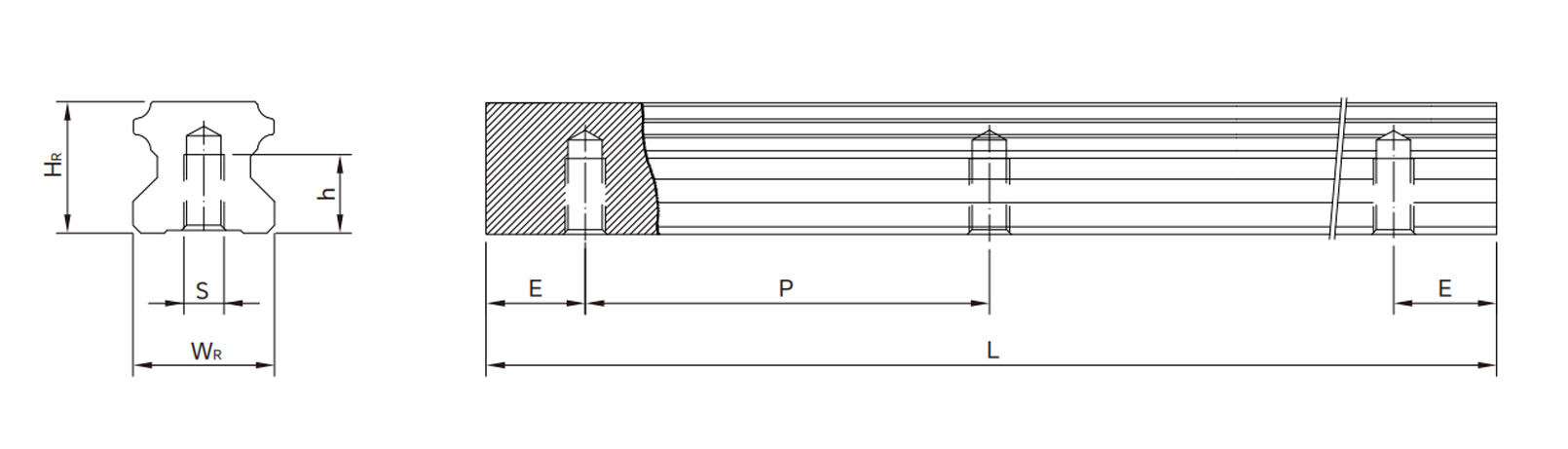

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
