Линейная направляющая серии HGL-CA/HA высокой сборки (низкой)

Основные технические параметры и конструкция
1. Концепция дизайна: Следуя принципу «форма следует за функцией», слайдер высокой сборки подвергается топологической оптимизации. При обеспечении прочности системы циркуляции шариков, системы уплотнения и монтажной конструкции излишки материала удаляются для достижения легкости и уменьшения высоты.
2. Сохранение производительности: обычно сохраняет четырехстороннюю конструкцию с одинаковой нагрузкой и те же варианты класса точности. Уровни предварительной нагрузки также могут быть сопоставимы с уровнем высокой сборки для обеспечения жесткости.
3. Руководство по отбору:
Если конструкция ограничена высотой установки, а стандартный тип с низкой сборкой (EGH) считается недостаточным по жесткости или грузоподъемности, то идеальным вариантом модернизации является серия HGL.
Его можно считать «компактной версией» серии HGH или «улучшенной версией» серии EGH.

Типичные приложения
Серия HGL-CA/HA идеально подходит для следующих применений, требующих высокой плотности производительности:
Промышленные роботы: направляющие оси рук для шестиосных шарнирных роботов и роботов SCARA, требующие высокой жесткости в ограниченном пространстве для поддержания точности концевого эффектора.
Компактное оборудование с ЧПУ: ось Z небольших вертикальных обрабатывающих центров и гравировальных станков, уменьшающая высоту шпиндельной головки для повышения жесткости и экономии места.
Точный контроль и сборка: мобильные установки для оборудования автоматизированного оптического контроля (АОИ) и оборудования для точной запрессовки.
Полупроводниковое периферийное оборудование: оси движения, требующие быстрого реагирования и точного позиционирования в упаковочных и испытательных сортировочных машинах и раздаточных машинах.

Линейная направляющая серии HGL-CA/HA высокой сборки (низкой) - это продукт, воплощающий в себе усовершенствованную сегментацию рынка и мышление по инженерной оптимизации. Компания не стремится к достижению максимальной производительности в каком-либо одном аспекте, а вместо этого стремится достичь баланса между многочисленными ключевыми требованиями заказчика, такими как производительность, жесткость и пространство для установки.

_{Параметры}

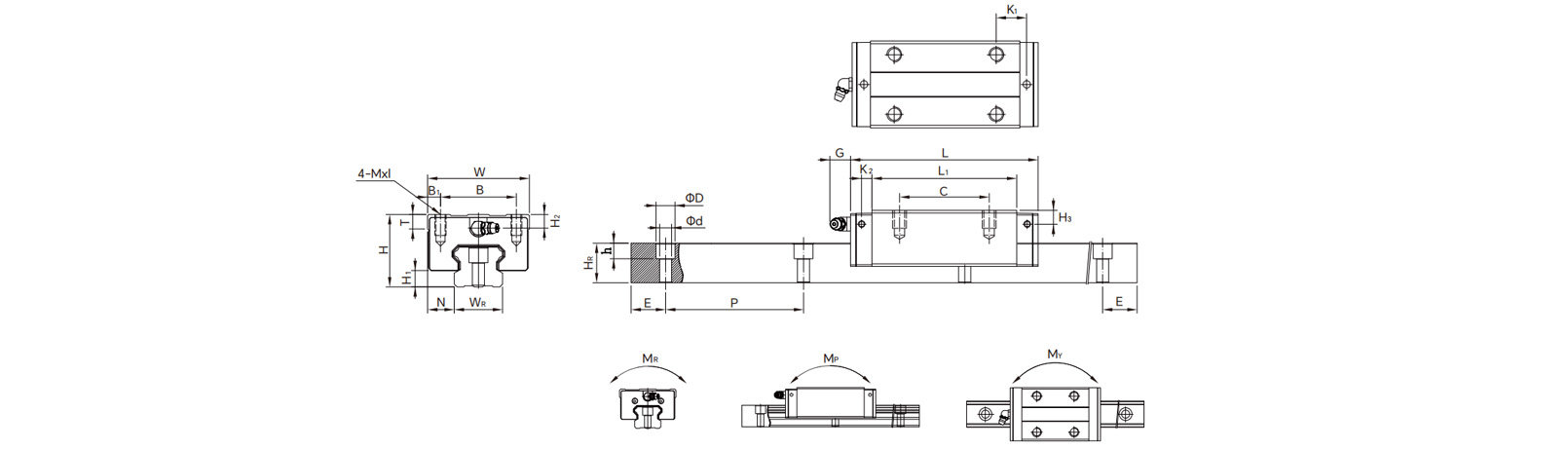

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
