Линейная направляющая серии EGW-CA/SA с низкой сборкой

Основные технические параметры и конструкция
1. Дизайн:
Увеличение ширины для компенсации прочности конструкции и крутящего момента, потенциально теряемых из-за уменьшения высоты, является классическим применением принципа «момента инерции площади» в машиностроении.
2. Характеристики производительности:
При одинаковых характеристиках высоты (например, 15 мм, 20 мм) ширина направляющей и ширина ползуна EGW больше, чем у EGH.
Обычно обеспечивает средний уровень предварительной нагрузки, что обеспечивает высокую жесткость даже в компактных помещениях.
3. Ключевые критерии отбора:
Высота является жестким ограничением: подтвердите максимальную общую высоту установки, разрешенную оборудованием.
Ширина — это возможность: учитывая ограничения по высоте, выберите максимально широкую спецификацию EGW, чтобы получить лучшую грузоподъемность и жесткость.
Сравнительная проверка: сравнение кривой зависимости нагрузки от ширины EGW с кривой зависимости нагрузки от высоты EGH часто показывает, что EGW работает лучше на той же высоте.

Приложения
Серия EGW-CA/SA — идеальный выбор для высокопроизводительных приложений, где требования к пространству и производительности противоречивы:
Высококачественное полупроводниковое и панельное оборудование: оси движения в фотолитографических машинах и массообменном оборудовании, где высота ограничена, но требуются чрезвычайно высокая нагрузка и точность.
Мощное медицинское диагностическое оборудование: прецизионные контактные кольца или платформы для пациентов в аппаратах КТ и МРТ-сканерах, требующие большого радиуса действия, стабильности и незаметности.
Прецизионная обработка и контроль: рабочие столы с двойным обменом в горизонтальных обрабатывающих центрах и мобильные базы для больших прецизионных оптических контрольно-измерительных приборов.
Специализированная автоматизация: автоматизированные сборочные и испытательные платформы внутри космических аппаратов или крупных транспортных средств, где пространство имеет исключительную ценность. Линейная направляющая серии EGW-CA/SA с низкой сборкой является стратегически важным продуктом.  Это не просто изменение размера, а точно продуманный ответ на конкретные болевые точки на рынках высокого класса. Выбор серии EGW означает, что при проектировании вашего оборудования вам придется столкнуться с двойной проблемой: ограниченным пространством и высокими требованиями к производительности, и вы успешно нашли оптимальное решение, выбрав наиболее подходящую технологию. Он представляет собой передовую технологию линейного наведения, направленную на более высокую интеграцию и лучшее использование пространства.

_{Параметры}

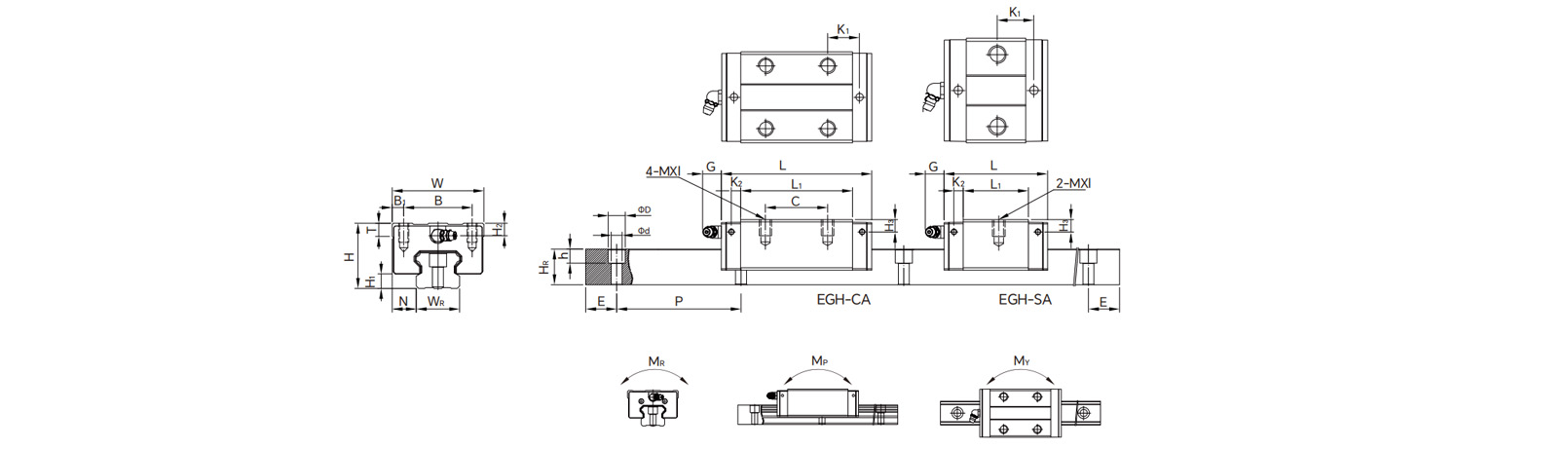

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
