Линейная направляющая серии RGW-CC/HC роликового типа

Линейная направляющая серии RGW-CC/HC роликового типа

Серия RGW-CC/HC представляет собой высокосборочную широкопрофильную линейную направляющую роликового типа. Основываясь на роликовой технологии серии RGH, он дополнительно увеличивает ширину направляющей и ползуна, создавая двойную армированную конструкцию "широкого профиля роликов" Целью данной конструкции является обеспечение непревзойденной грузоподъемности, жесткости против опрокидывающего момента и долгосрочной эксплуатационной точности для оборудования уровня «национального достояния», такого как сверхбольшие портальные станки, гигантские напольные расточные станки и мощные механические прессы.

Расследование
ПРЕДЫДУЩАЯ: Мини-линейная направляющая серии MGN-C/H СЛЕДУЮЩАЯ: Линейная направляющая серии RGH-CA/HA роликового типа

Технология

Серия RGW — это «окончательное решение» в области тяжелых условий эксплуатации; ее эксплуатационные преимущества представляют собой синергетический эффект, а не просто аддитивный.

Размеры производительности Серия RGW-CC/HC (широкопрофильный роликовый тип) Серия RGH-CA/HA (стандартный тип ролика) Серия HGW-CC/HC (шарико-винтовая передача, широкопрофильная) Основные ценности
Основное позиционирование Идеальная конструкция движения для сверхтяжелого оборудования, рассчитанная на экстремальные комбинированные нагрузки. Сердце производительности сверхмощного высокоточного оборудования. Сверхмощное решение общего назначения с выдающимися характеристиками. Идеальное решение для экстремальных условий эксплуатации, с которыми стандартные роликовые подшипники с трудом справляются.
Структурное проектирование Ролики сверхширокого профиля. Сочетание двух передовых технологий обеспечивает максимальное структурное сечение и площадь опоры. Ролики стандартной ширины. Шариковый винт широкого профиля. Идеальное сочетание физических размеров и механической конструкции.
Грузоподъемность Экстремальная производительность. Широкий профиль значительно увеличивает эффективную несущую длину и количество роликов, обеспечивая максимальную номинальную грузоподъемность и легко справляясь с грузами весом в сотни килоньютонов и более. Чрезвычайно высокий. Очень высоко. Способен поддерживать крупнейшее в мире промышленное оборудование.
Жесткость (общая) Непревзойденное совершенство. Ролики не только максимально увеличивают осевую жесткость, но и широкопрофильная конструкция обеспечивает непревзойденную жесткость к опрокидывающим и крутильным нагрузкам, что приводит к незначительной деформации. Чрезвычайно высокий (осевой). Высокая прочность (с упором на сопротивление крутящему моменту). Обеспечивает абсолютную устойчивость движущихся компонентов весом в десятки тонн при высокоскоростном и высокоточном движении.
Сохранение точности Превосходная производительность. Огромная жесткость и стабильный эталон, обеспечиваемые широким профилем, обеспечивают чрезвычайно низкую скорость снижения точности при длительных больших нагрузках и ударах, при этом точность сохраняется намного выше, чем у других серий на протяжении всего срока службы. Выдающийся. Отличный. Гарантирует долгосрочную точность инвестиций в сверхбольшое оборудование, одновременно снижая затраты на техническое обслуживание на протяжении всего жизненного цикла.
Подходящие приложения Сверхмощные мобильные обрабатывающие центры портального типа, крупномасштабное оборудование для обработки судовых компонентов и производственные платформы для гигантских аэрокосмических конструктивных компонентов. Тяжелые пятикоординатные станки, крупногабаритные прецизионные шлифовальные станки. Мощные обрабатывающие центры, крупногабаритные платформы лазерной резки. Обслуживание основного сектора производства высококачественного оборудования в стране

Основные технические параметры и конструкция
1. Конструкция с двойным армированием:
Усиление роликовой системы: использует высокоточные цилиндрические ролики большого диаметра и сверхпрочные роликовые обоймы для обеспечения плавной циркуляции и равномерного распределения силы под нагрузками.
Широкопрофильная арматура: обеспечивает лучшую в отрасли ширину направляющих (например, RGW45, RGW55, RGW65) с огромным объемом ползуна и внутренней структурой усиливающих ребер, оптимизированной с помощью конечно-элементного анализа.
2. Конфигурация верхнего уровня:
Точность: Обычно предлагаются только варианты точности высшего уровня, такие как прецизионный класс (P) и сверхпрецизионный класс (UP).
Предварительная нагрузка: стандартная конфигурация — сильная предварительная нагрузка (C3) или сверхсильная предварительная нагрузка (C5), что обеспечивает превосходную жесткость на заводе.
Уплотнение: Оснащен полностью закрытой многоуплотнительной системой и прочными скребками из легированной стали, выдерживающими чрезвычайно суровые условия обработки.
3. Управление температурой и монтаж: Большой металлический корпус сам по себе действует как отличный радиатор, способствуя рассеиванию тепла. Монтаж требует чрезвычайно высоких требований к ровности и ровности базовой поверхности и требует профессиональной регулировки.

Приложения
Серия RGW предназначена для сверхтяжелого оборудования с высокой добавленной стоимостью:
Сверхмощные станки с ЧПУ: сверхбольшие портальные мобильные обрабатывающие центры шириной более 5 метров, сверхмощные токарные и фрезерные композитные станки с ядерным ротором, большие обрабатывающие центры судовых винтов.
Формовочные машины для тяжелой промышленности: прецизионные системы наведения для десятитысячетонных механических прессов и больших штамповочных прессов.
Передовые научные исследования и национальная оборона: большие испытательные платформы в аэродинамической трубе, оборудование для сборки и испытаний спутников, прецизионные двигательные установки для стыковочных платформ тяжелых компонентов ракет. Гигантское энергетическое и горнодобывающее оборудование: крупномасштабное оборудование для обработки рабочих колес водяных турбин, механизмы регулировки и позиционирования гигантских горнодобывающих дробилок.

Широкие линейные направляющие роликового типа серии RGW-CC/HC представляют собой высшую форму сочетания мощности и точности в технологии линейного движения. Они воплощают в себе стремление человечества довести материалы, механику и производственные процессы до предела в области точного машиностроения.

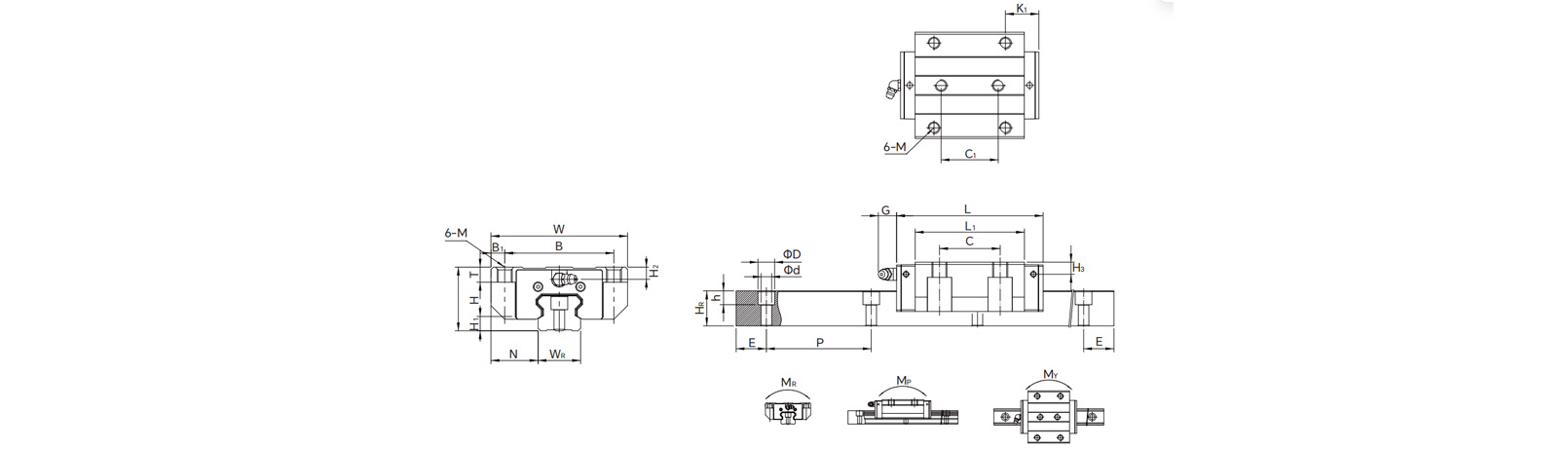

Параметры



Модель №. 		Размеры
Ассамблеи
(мм) 		Размеры of Block
(мм) 		Размеры of Rail
(мм) 		Монтаж
Болт для рельса 		Базовый
Динамичный
Нагрузка
Рейтинг 		Базовый
Статический
Нагрузка
Рейтинг 		Статический Rated
Момент(кгс.м） 		Вес
Х Х1 Н В Б Б1 С С1 Л1 Л К1 К2 Г М Т Т1 Х2 Х3 ВR ХR Д х д ПП Е （мм） С(KN) С0(KN) МR
КН-м 		МP
КН-м 		МY
КН-м 		блокировать
кг 		Рельс
кг/m
RGW15CC 24 4 16 47 38 4.5 30 26 45 68 11.4 4.7 5.3 М5 6 6.95 3.6 6.1 15 16.5 7.5 5.7 4.5 30 20 М4x16 11.3 24 0.311 0.173 0.17 0.22 1.8
RGW20CC 30 5 21.5 63 53 5 40 35 57.5 86 13.8 6 5.3 М6 8 10 4.3 4.3 20 21 9.5 8.5 6 30 20 М5x20 21.3 46.7 0.647 0.46 0.46 0.47 2.76
RGW20HC 77.5 106 23.8 26.9 63 0.872 0.837 0.837 0.63
RGW25CC 36 5.5 23.5 70 57 6.5 45 40 64.5 97.9 15.75 7.25 12 М8 9.5 10 6.2 6 23 23.6 11 9 7 30 20 М6x20 27.7 57.1 0.758 0.605 0.605 0.72 3.08
RGW25HC 81 114.4 24 33.9 73.4 0.975 0.991 0.991 0.91
RGW30CC 42 6 31 90 72 9 52 44 71 109.8 17.5 8 12 М10 9.5 10 6.5 7.3 28 28 14 12 9 40 20 М8x25 39.1 82.1 1.445 1.06 1.06 1.16 4.41
RGW30HC 93 131.8 28.5 48.1 105 1.846 1.712 1.712 1.52
RGW35CC 48 6.5 33 100 82 9 62 52 79 124 16.5 10 12 М10 12 13 9 12.6 34 30.2 14 12 9 40 20 М8x25 57.9 105.2 2.17 1.44 1.44 1.75 6.06
RGW35HC 106.5 151.5 30.25 73.1 142 2.93 2.6 2.6 2.40
RGW45CC 60 8 37.5 120 100 10 80 60 106 153.2 21 10 12.9 М12 14 15 10 14 45 38 20 17 14 52.5 22.5 М12x35 92.6 178.8 4.52 3.05 3.05 3.43 9.97
RGW45HC 139.8 187 37.9 116 230.9 6.33 5.47 5.47 4.57
RGW55CC 70 10 43.5 140 116 12 95 70 125.5 183.7 27.75 12.5 12.9 М14 16 17 12 17.5 53 44 23 20 16 60 30 М14x45 130.5 252 8.01 5.4 5.4 5.43 13.98
RGW55HC 173.8 232 51.9 167.8 348 11.15 10.25 10.25 7.61
RGW65CC 90 12 53.5 170 142 14 110 82 160 232 40.8 15.8 12.9 М16 22 23 15 15 63 53 26 22 18 75 35 М16x50 213 411.6 16.20 11.59 11.59 11.63 20.22
RGW65HC 223 295 72.3 275.3 572.7 22.55 22.17 22.17 16.58
