Линейная направляющая серии EGH-CA/SA с низкой сборкой

Дом · Продукция · Линейная направляющая · Линейная направляющая серии EGH-CA/SA с низкой сборкой

Линейная направляющая серии EGH-CA/SA с низкой сборкой

Серия EGH-CA/SA представляет собой низкопрофильную (с низким центром тяжести) линейную направляющую шарового типа. «Низкопрофильный» означает, что общая высота слайдера была специально оптимизирована и значительно ниже, чем у стандартных высокопрофильных слайдеров. Такая конструкция снижает центр тяжести движущихся частей оборудования, экономя при этом ценное вертикальное пространство внутри оборудования, что делает ее особенно подходящей для точных приборов, небольших модулей автоматизации, медицинского оборудования и электронного производственного оборудования со строгими ограничениями по высоте.

Расследование

ПРЕДЫДУЩАЯ: Линейная направляющая серии EGW-CA/SA с низкой сборкой СЛЕДУЮЩАЯ: Линейная направляющая серии HGW-CC/HC высокой сборки

Технология

Основная ценность серии EGH заключается в «достижении высокой производительности в ограниченном пространстве», получении большей свободы проектирования за счет уменьшения высоты.

Характеристики производительности	Низкопрофильные направляющие рельсы серии EGH-CA/SA	Направляющие рельсы высокой сборки (HGH-CA/HA)	Основные ценности
Позиционирование ядра	Компактный, с низким центром тяжести и экономящий место.	Высокая жесткость, высокая грузоподъемность, универсальность и высокая производительность.	Приложения, где преодоление ограничений по высоте является основной проблемой.
Высота конструкции	Значительно снижено. Общая высота (H) каретки невелика, что эффективно снижает общий центр тяжести и общую высоту движущихся компонентов.	Стандартная или увеличенная высота.	Позволяет проектировать более компактное и тонкое оборудование.
Грузоподъемность	Хороший. Несмотря на уменьшенную высоту, оптимизированная конструкция внутреннего канала качения обеспечивает отличную грузоподъемность, сопоставимую или немного ниже, чем у стандартных моделей той же спецификации.	Высокий.	Обеспечивает надежную несущую способность даже в ограниченном пространстве.
Эксплуатационная точность	Высокий. Available in a range of precision grades (e.g. from Standard Grade N to Precision Grade P), ensuring precise motion even in compact equipment.	Высокий.	Компактный размер без ущерба для точности.
Жесткость	Довольно высоко. Конструкция с низким центром тяжести сама по себе помогает улучшить устойчивость движения, обеспечивая хорошую устойчивость к вибрации. Однако устойчивость к опрокидывающим моментам обычно немного ниже, чем у высококлассных моделей той же спецификации.	Чрезвычайно высокий.	Соответствует требованиям жесткости большинства компактных устройств.
Классификация моделей	Тип CA: фланцевый низкопрофильный ползунковый блок, боковой монтаж, экономия места и простота установки. Тип SA: квадратный низкопрофильный скользящий блок, установленный сверху, обеспечивающий более компактную конструкцию.	Тип CA/HA.	Предлагает варианты монтажа для различных компактных конфигураций.

Основные технические параметры и конструкция
1. Компактная конструкция: форма слайдера максимально оптимизирована в пределах минимального пространства, необходимого для циркуляции и уплотнения шарика, что позволяет достичь минимальной высоты.
2. Баланс производительности: благодаря использованию высокожесткой клетки и оптимизированному углу контакта с шариком грузоподъемность и жесткость системы максимально сохраняются при уменьшении высоты.
3. Уплотнение и смазка: Оснащен компактными торцевыми уплотнениями и потенциально встроенными резервуарами для смазки, обеспечивающими хорошую защиту от пыли и длительную смазку даже в ограниченном пространстве.
4. Соображения по выбору:
Подтвердите максимальную высоту: четко определите максимально допустимую высоту установки оборудования; это первое ограничение для выбора.
Рассчитайте нагрузку: исходя из требований к высоте, выберите характеристики, соответствующие требованиям к нагрузке и сроку службы.
Выберите тип крепления: выберите тип CA (крепление на боковом фланце) или тип SA (крепление сверху) в зависимости от конструкции оборудования.

Приложения
Серия EGH-CA/SA является идеальным партнером для следующего чувствительного к космосу оборудования:
Прецизионное электронное производство: платформы XY-движения для машин для размещения SMT-компонентов, машин для упаковки микросхем и машин для сверления печатных плат.
Медицинские приборы и лабораторное оборудование: автоматические анализаторы, секвенаторы ДНК и автоматические микроскопические платформы.
Малая автоматизация: настольные роботы, небольшие линейные двигательные модули и направляющие механизмы для прецизионных дозирующих машин.
Полупроводниковая и панельная промышленность: роботы для обработки пластин и линейные оси с ограниченным пространством в оборудовании для проверки ЖК-панелей.

Низкопрофильная линейная направляющая серии EGH-CA/SA является кульминацией инженерной изобретательности в "ограниченных по пространству" средах проектирования. Это доказывает, что высокопроизводительное линейное наведение не обязательно должно осуществляться за счет занятия большого количества пространства. Выбор серии EGH означает, что вы можете интегрировать в свое оборудование надежный, точный и эффективный сердечник линейного движения даже в рамках строгих ограничений по размеру. Это ключевой компонент для достижения миниатюризации, интеграции и баланса производительности вашего оборудования.

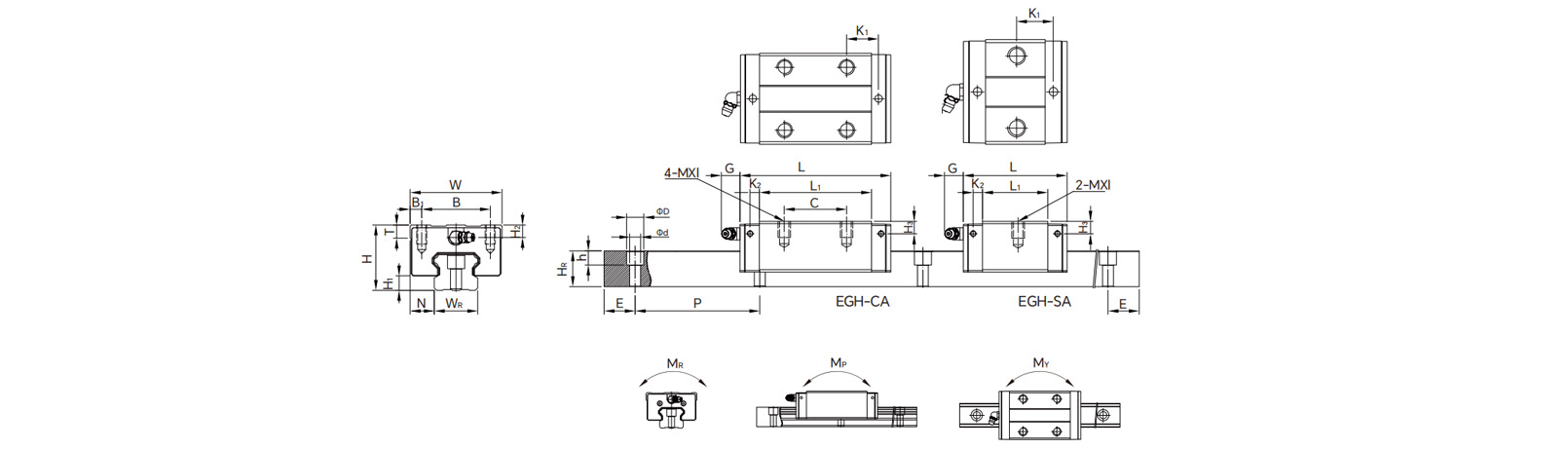

_{Параметры}

Модель Нет.	Размеры Ассамблеи (мм)			Размеры of Block (мм)													Размеры of Rail (мм)							Монтаж Болт для рельса	Базовый Динамичный Нагрузка Рейтинг	Базовый Статический Нагрузка Рейтинг	Статический Rated Момент(кгс.м）			Вес
	Х	Х1	Н	В	Б	Б1	С	Л1	Л	К1	К2	Г	МхИ	Т	Х2	Х3	ВR	ХR	Д	х	д	ПП	Е	(мм)	С(kN)	С0[kN]	Г-Н кН-м	Мп кН-м	МОЙ кН-м	блокировать кг	Рельс кг/m
ЕGH15SA	24	4.5	9.5	34	26	4	-	23.1	41.1	14.8	3.5	5.7	М4х6	6	5.5	6	15	12.5	7.5	5.3	4.5	60	20	М4х6	5.35	9.40	0.08	0.04	0.04	0.09	1.25
ЕGH15CA							26	39.8	57.8	10.15															7.83	16.19	0.13	0.10	0.10	0.15
ЕGH20SA	28	6	11	42	32	5	-	29	51.2	18.75	4.15	12	М5х7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	М5х16	7.23	12.74	0.13	0.06	0.06	0.15	2.08
ЕGH20CA							32	48.1	70.3	12.3															10.31	21.13	0.22	0.16	0.16	0.24
ЕGH25SA	33	7	12.5	48	35	6.5	-	35.5	59.7	21.9	4.55	12	М6х9	8	8	8	23	18	11	9	7	60	20	М6х20	11.40	19.50	0.23	0.12	0.12	0.25	2.67
ЕGH25CA							35	59	83.2	16.15															16.27	32.40	0.38	0.32	0.32	0.41
ЕGH30SA	42	10	16	60	40	10	-	41.5	71.9	26.75	6	12	М8х12	9	8	9	28	23	14	12	9	80	20	М8х25	16.42	28.10	0.40	0.21	0.21	0.45	4.35
ЕGH30CA							40	70	100.4	21.05															23.70	47.46	0.68	0.55	0.55	0.76
ЕGH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	М8х12	10	8.5	8.5	34	27.5	14	12	9	80	20	М8×25	22.66	37.38	0.56	0.31	0.31	0.66	6.14
ЕGH35CA							50	78	108	20															33.35	64.84	0.98	0.69	0.69	1.13
