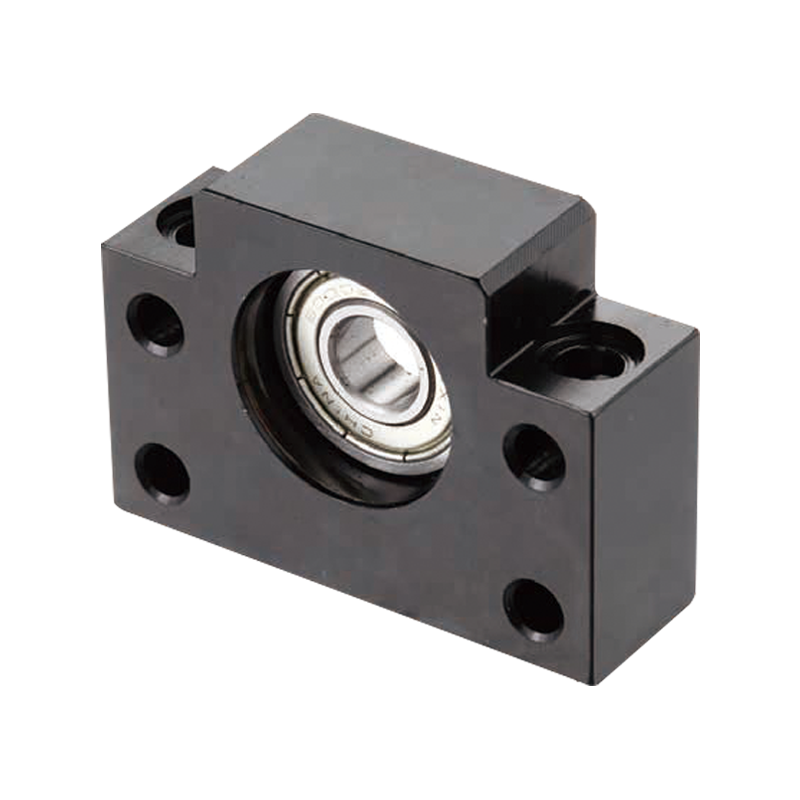

Кронштейн шарико-винтовой передачи серии AF с плавающей боковой частью

Основные технические параметры и конструкция
1. Миниатюрная интегрированная конструкция:
Использует сверхмалые шарикоподшипники с глубокими канавками для обеспечения плавного осевого плавания на микронном уровне.
Конструкция высокоинтегрирована, обычно в ней отсутствуют внешние фиксирующие компоненты, для достижения плавающей функции используется прецизионная посадка (микрозазор) между подшипником и валом, а для осевого ограничения могут использоваться эластичные стопорные кольца или стопорные кольца.
Корпус изготовлен из алюминиевого сплава или высокопрочного конструкционного пластика для минимизации веса.

2. Реализация основной функции:
Суть его конструкции заключается в обеспечении радиальной поддержки без создания какой-либо дополнительной осевой ограничительной силы, гарантируя, что миниатюрный винт может свободно расширяться и сжиматься при повышении температуры или под нагрузкой, предотвращая заклинивание или напряжение системы.

3. Требования к точности установки:
Монтажный фланец представляет собой миниатюрную конструкцию, фиксируемую винтами М2 или М2,5.
Из-за миниатюризации системы плоскостность, параллельность монтажной поверхности и точность совмещения с осью винта чрезвычайно требовательны; даже небольшие отклонения могут привести к грубой работе или дополнительному износу.

Приложения
Серии AF и AK представляют собой золотую комбинацию для следующих областей микроточности:
Миниатюрные медицинские роботы: поддержка суставов или механизмов питания в роботах сосудистой хирургии и микрохирургическом оборудовании.
Точная оптика и связь: внутренняя калибровка оптического пути перестраиваемых лазеров, оптических коммутационных матриц и поддержка микроперемещений для оптоволоконных стыковочных платформ.
Биоинженерия и научные исследования: прецизионные движущиеся части для клеточных инжекторов, секвенаторов генов и сканирующих микроскопов ионной проводимости.
Высококачественная бытовая электроника: миниатюрные оптические модули зума и фокусировки в устройствах дополненной и виртуальной реальности. Шарико-винтовой кронштейн серии Floated Side AF является идеальным воплощением концепции "сочетания жесткости и гибкости" в точном машиностроении на микроуровне. Это показывает, что даже в почти невидимых пространствах основные меры безопасности движения —поддержка и тепловая компенсация— остаются решающими и должны реализовываться с точностью. Выбор серии AF означает, что конструкция вашего миниатюрного устройства учитывает самые тонкие термодинамические эффекты, закладывая основу для максимальной стабильности и надежности.

_{Параметры}

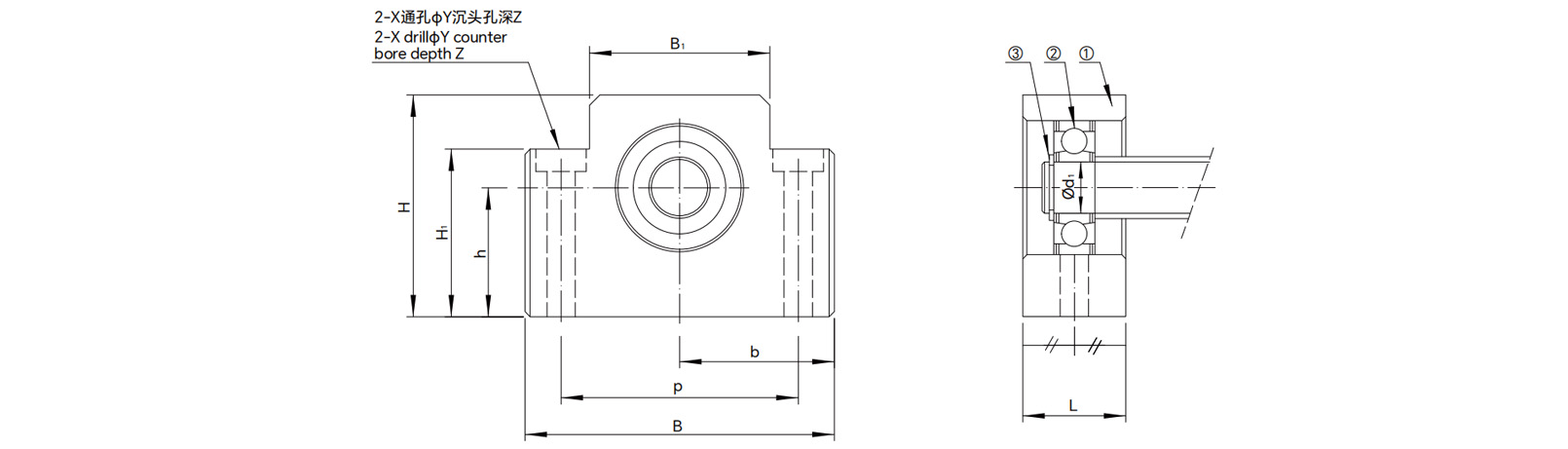

_{Рисунки}
