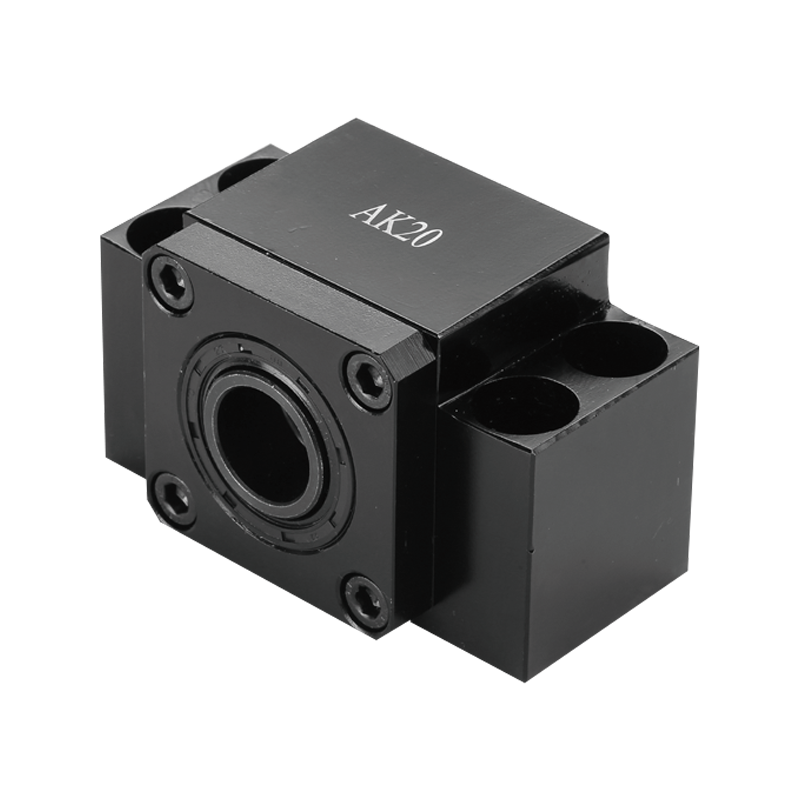

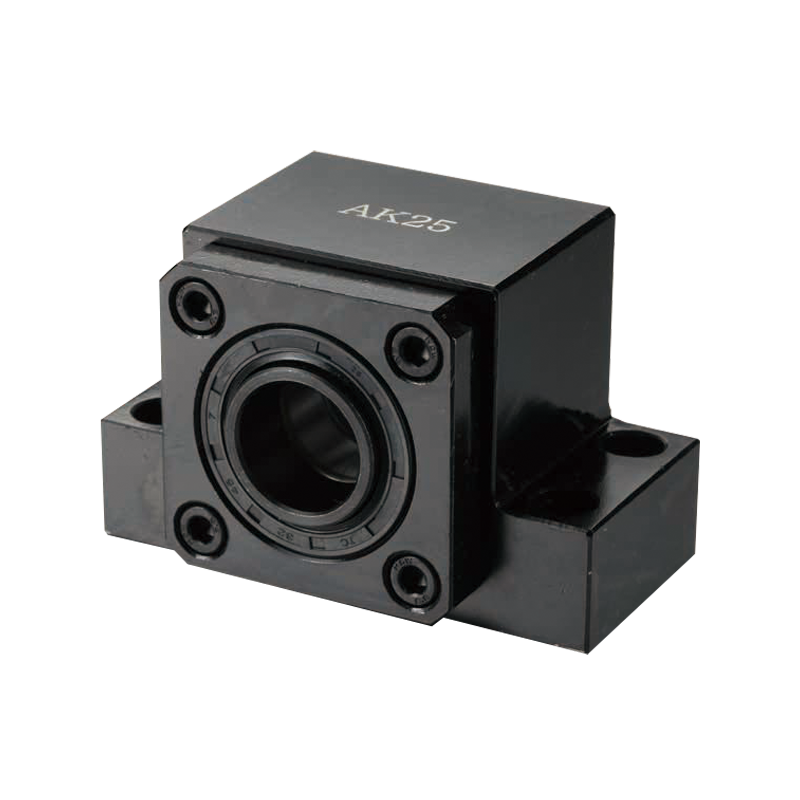

Кронштейн шарико-винтовой передачи серии АК с фиксированной боковой стороной

Основные технические параметры и конструкция
1. Проблемы проектирования миниатюризации:
Прецизионные миниатюрные подшипники: используют чрезвычайно малые радиально-упорные подшипники, требующие чрезвычайно высокой точности изготовления для обеспечения достаточной жесткости в небольшом пространстве.
Оптимизация пространства: в конструкции часто отсутствуют традиционные внешние стопорные гайки, вместо этого используются установочные винты для непосредственной фиксации вала шарико-винтовой передачи на боковой стенке опорного основания или используются сверхтонкие гайки для экономии каждого миллиметра осевого пространства.
Легкие материалы: в корпусе могут использоваться легкие материалы, такие как алюминиевый сплав, для достижения максимального снижения веса при обеспечении жесткости.

2. Функциональная гарантия:
Несмотря на свою компактную конструкцию, он обеспечивает надежное двунаправленное осевое позиционирование, служа абсолютным эталоном для миниатюрных шарико-винтовых систем.
Имеет базовую пыленепроницаемую конструкцию, такую как уплотнительные кольца или миниатюрные уплотнительные кромки, подходящую для лабораторных или чистых условий.

3. Характеристики установки:
Монтажный фланец обычно небольшой, круглый или квадратный, с мелкими отверстиями для винтов небольшого размера, подходящий для установки на тонкостенные или прецизионные кронштейны.
Требует чрезвычайно высокой плоскостности и перпендикулярности монтажной поверхности, поскольку в миниатюрных системах увеличиваются небольшие погрешности установки.

Приложения
Шарико-винтовой кронштейн серии АК с фиксированной стороной является незаменимым основным компонентом в следующих передовых областях миниатюризации:
Миниатюрная робототехника: фиксированные концы с шарнирным приводом для хирургических роботов, роботов для манипулирования клетками и биомиметических миниатюрных роботов.
Прецизионная оптика и фотоника: механизмы точной регулировки смещения внутри машин для сращивания оптоволокна, оптических переключателей и перестраиваемых лазеров. Упаковка полупроводников и МЭМС: оборудование для монтажа микросхем, микропозиционирующие платформы для микродозирующих машин.
Высококлассное оборудование: сканирующие зондовые микроскопы, механизмы регулировки щелей спектрометра.

Шарико-винтовой кронштейн серии АК с фиксированной стороной является важной вехой в миниатюризации точного оборудования. Это доказывает, что даже при экстремальном уменьшении масштаба стремление к жесткости, точности и надежности не может быть поставлено под угрозу. Выбор серии АК означает, что вам придется бросить вызов ограничениям по размерам механической конструкции и внедрить в свои миниатюрные устройства высоконадежные «краеугольные» компоненты профессионального уровня. Это не только опорная база для миниатюрных шариковых винтов, но и ключ к открытию точного управления движением в микроскопическом мире.

_{Параметры}

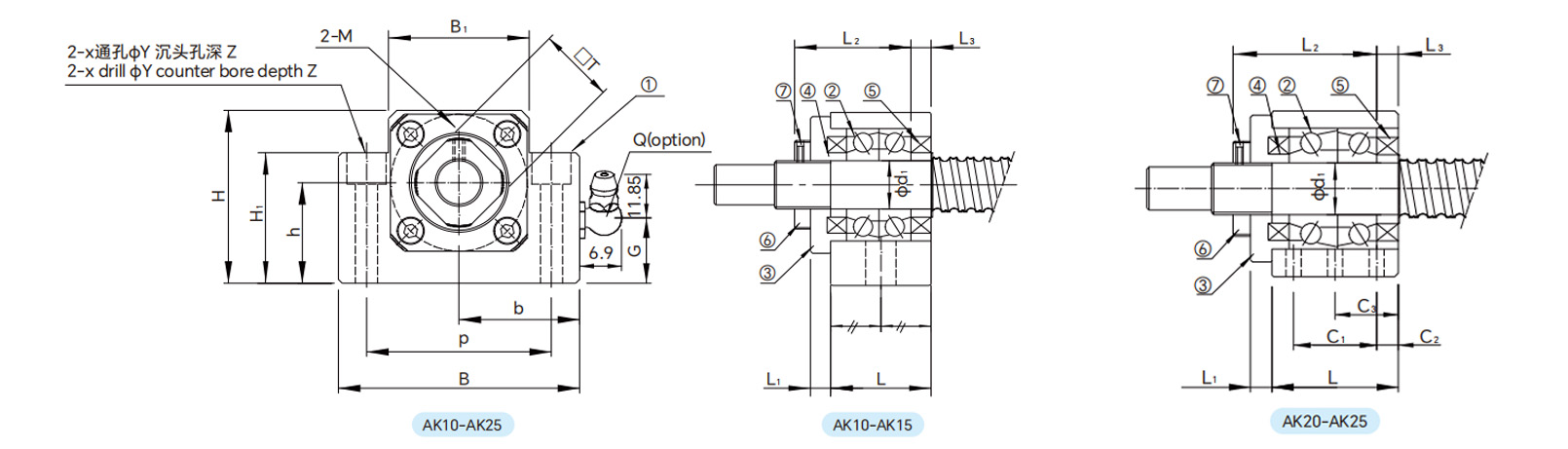

_{Рисунки}
