Кронштейн шарико-винтовой передачи серии BF с плавающей боковой частью

Основные технические параметры и конструкция
Конфигурация подшипника: Обычно используется однорядный шарикоподшипник с глубокими канавками. Осевой зазор этого подшипника позволяет валу шарико-винтовой передачи свободно перемещаться при нагревании и удлинении, избегая вредной осевой предварительной нагрузки.
Уплотнение и смазка: как и фиксированный конец, он оснащен контактными уплотнениями и предварительно заполнен смазкой, что обеспечивает необслуживаемое или длительное обслуживание.
Монтажный интерфейс: Внутреннее отверстие обычно устанавливается с зазором (например, с допуском H7), что обеспечивает как радиальную поддержку, так и беспрепятственное осевое перемещение.
Точность и совместимость: Точность подшипников достаточна для большинства промышленных применений (обычно класса P6 или P5). Он полностью совместим со стандартными метрическими диаметрами вала шарико-винтовой передачи, а расстояние между отверстиями и размеры его монтажного фланца часто соответствуют тем же спецификациям серии BK, что облегчает симметричное проектирование и обработку на базе оборудования.
Метод монтажа: Также используется крепление с квадратным фланцем, которое просто в установке и конструктивно устойчиво.

Приложения
Серия BF является стандартным компонентом для всего длинноходного, высокоскоростного или оборудования с большими перепадами рабочих температур, в котором используются шариковые винты, особенно подходит для:
Длинноходовые станки с ЧПУ: оси X/Y/Z больших портальных фрезерных станков и обрабатывающих центров.
Высокоскоростное оборудование автоматизации: высокоскоростные погрузочно-разгрузочные роботы, подъемные оси штабелирующих машин на автоматизированных складах.
Прецизионное измерительное оборудование: крупноформатные координатно-измерительные машины, лазерные сканеры.
Любая система шарико-винтового привода с ходом поршня более 1 метра или работающая на высокой скорости со значительным повышением температуры. Шарико-винтовой кронштейн серии BF с плавающей стороной представляет собой «умный и гибкий узел» в конструкции шарико-винтовой системы.  Хотя это и кажется незначительным, оно имеет решающее значение для достижения длительного срока службы, высокой надежности и бесперебойной работы системы. Выбор серии BF означает, что вы глубоко понимаете и правильно решаете вопросы терморегулирования в точном оборудовании, обеспечивая жизненно важную гарантию долгосрочной стабильной работы оборудования. Вместе с жестким неподвижным концом БК они дополняют друг друга, образуя идеальную основу для линейного движения.

_{Параметры}

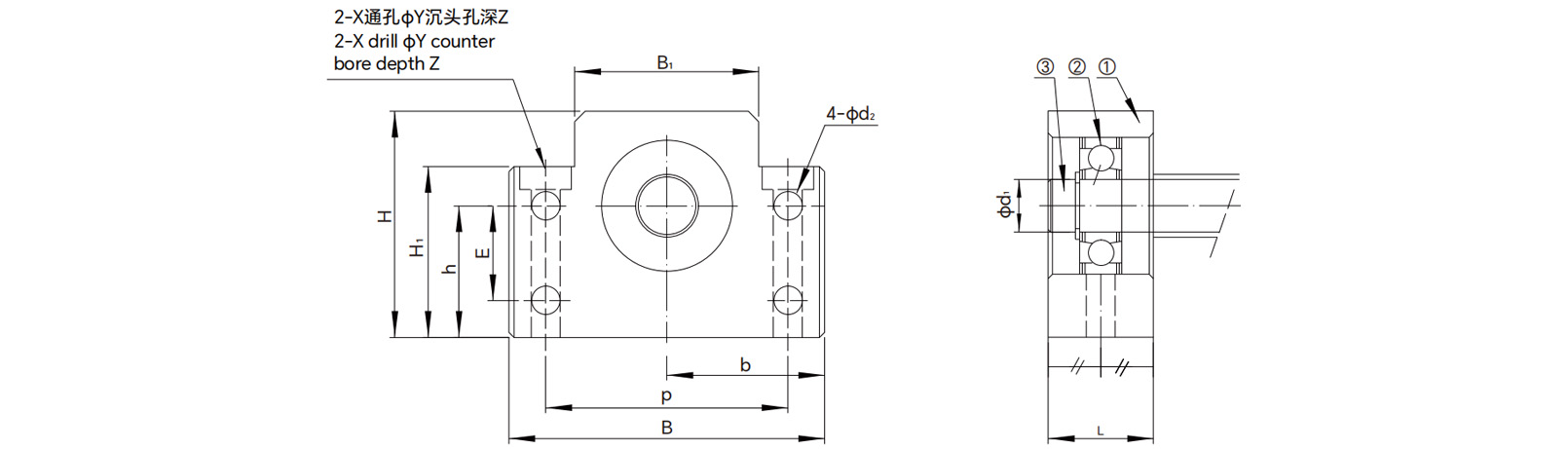

_{Рисунки}
