Кронштейн шарико-винтовой передачи серии FK с фиксированной боковой стороной

Основные технические параметры и конструкция
Проектирование повышения производительности:
Прецизионный подшипниковый узел: в сердечнике обычно используются два ряда сверхточных радиально-упорных шарикоподшипников (расположение DB спина к спине) с потенциально большим углом контакта (например, 40° или 45°) для обеспечения большей осевой жесткости.
Интегрированная прецизионная обработка: корпус имеет интегрированную конструкцию, при этом внутреннее отверстие, торцевая поверхность и монтажная поверхность подшипника обработаны с помощью высокоточной однонастроечной обработки, что обеспечивает чрезвычайно высокую соосность и перпендикулярность, уменьшая системные ошибки.
Улучшенная герметизация: интегрированная многослойная или лабиринтная уплотнительная конструкция эффективно предотвращает проникновение охлаждающей жидкости, мелкой стружки и пыли, адаптируясь к более суровым внутренним условиям станка.
Точность и совместимость: Точность осевого биения шарико-винтовой передачи обычно контролируется более строго, чем у серии BK. Несмотря на более высокую производительность, его монтажный интерфейс (расстояние между отверстиями фланца, размеры сопряжения концов вала) часто совместим с теми же спецификациями серии BK/BF, что облегчает модернизацию оборудования.
Форма монтажа: также используется квадратный фланец, но толщина и форма фланца могут быть более оптимизированы для достижения стабильного монтажа в компактном пространстве.

Приложения
Серия FK — идеальный выбор для высококлассного оборудования, требующего максимальной производительности и надежности. Типичные области применения включают в себя:
Сверхточные станки: высокоточные шлифовальные станки с ЧПУ, координатно-расточные станки, а также шпиндельные подающие или критические линейные оси высокопроизводительных обрабатывающих центров.
Производство полупроводников и панелей: рабочие столы литографических машин, прецизионные машины для склеивания и поддержка передачи для испарительного оборудования OLED.
Точные измерения и контроль: сверхточные координатно-измерительные машины, тестеры округлости и оптические контрольные платформы. Высокоскоростная, высокоточная система прямого привода: используется совместно с линейными двигателями и служит высокожесткой, высокочувствительной фиксированной точкой отсчета.

Шарико-винтовой кронштейн серии FK с фиксированной стороной представляет собой передовой уровень технологии опорных подшипников. Он не только выполняет основную функцию «опоры», но и предназначен для максимального повышения точности и производительности шарико-винтовой передачи. Выбор серии FK означает оснащение вашего первоклассного оборудования прочным, точным и надежным «движущимся сердцем», что является важнейшим элементом в создании основных конкурентных преимуществ, особенно в отраслях, где точность обработки, производительность и время безотказной работы оборудования имеют решающее значение.

_{Параметры}

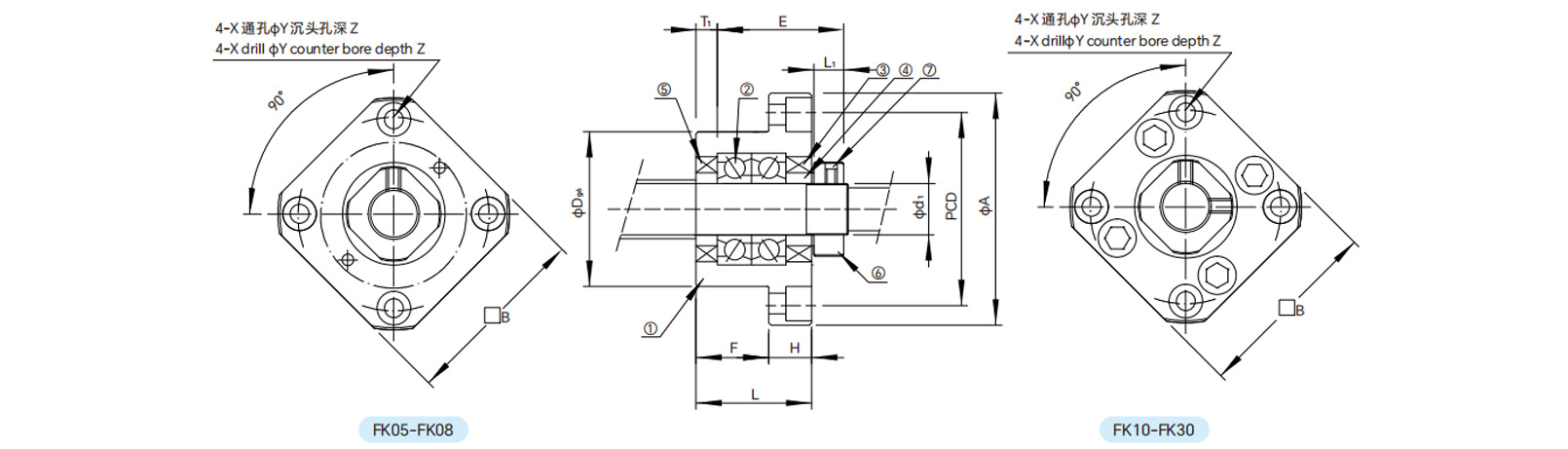

_{Рисунки}
