Кронштейн шарико-винтовой передачи серии BK с фиксированной боковой стороной

Основные технические параметры и конструкция
Основная структура:
Конфигурация подшипников: Стандартная конфигурация представляет собой два ряда радиально-упорных шарикоподшипников (угол контакта 40°, конфигурация DB «спина к спине»), обеспечивающих оптимальную жесткость опрокидывающего момента и осевую жесткость.
Уплотнение и смазка: Оснащен контактными уплотнениями для предотвращения попадания внешних загрязнений и сохранения внутренней смазки. Высокоэффективная смазка предварительно заполняется на заводе.
Механизм блокировки: конец вала шарико-винтовой передачи надежно зафиксирован на внутреннем кольце подшипника с помощью соответствующей стопорной гайки (например, серии RN) и противоослабляющей шайбы, что обеспечивает передачу крутящего момента без проскальзывания.
Точность и совместимость: Подшипники обычно имеют класс точности P5 или выше, что обеспечивает высокую точность вращения самого опорного узла.
Полностью совместим со стандартными метрическими размерами обработки концов вала шарико-винтовой передачи (такими как заплечики и резьба, обработанные в соответствии со стандартами JIS), что обеспечивает стандартизированную и беспроблемную установку.
Форма крепления: Обычно предусматривает квадратное фланцевое крепление с несколькими равномерно распределенными отверстиями для болтов на фланце для надежного крепления на боковой стенке или основании оборудования.

Приложения
Серия BK является основным базовым блоком для всего высокоточного оборудования высокой жесткости, использующего шарико-винтовые передачи, и широко используется в:
Станки с ЧПУ: Приводные концы различных линейных осей в обрабатывающих центрах, токарных, фрезерных станках и т. д.
Оборудование для точной автоматизации: станки лазерной резки, машины для литья под давлением, робот седьмой оси, платформы высокоточного позиционирования.
Полупроводниковое и испытательное оборудование: фотолитографические машины, подъемно-транспортные машины, координатно-измерительные машины. Любой сценарий, требующий точного преобразования крутящего момента роторного серводвигателя в стабильное линейное движение.

Шарико-винтовой кронштейн серии BK с фиксированной стороной — это гораздо больше, чем просто «корпус подшипника» Это краеугольный камень системы шарико-винтовой передачи, обеспечивающий жесткую основу и точную отправную точку для всей системы движения. Выбор высококачественного кронштейна серии BK закладывает наиболее прочную основу для точности позиционирования, повторяемости и долгосрочной эксплуатационной стабильности вашего оборудования. Это представляет собой фундаментальную приверженность надежности и производительности.

_{Параметры}

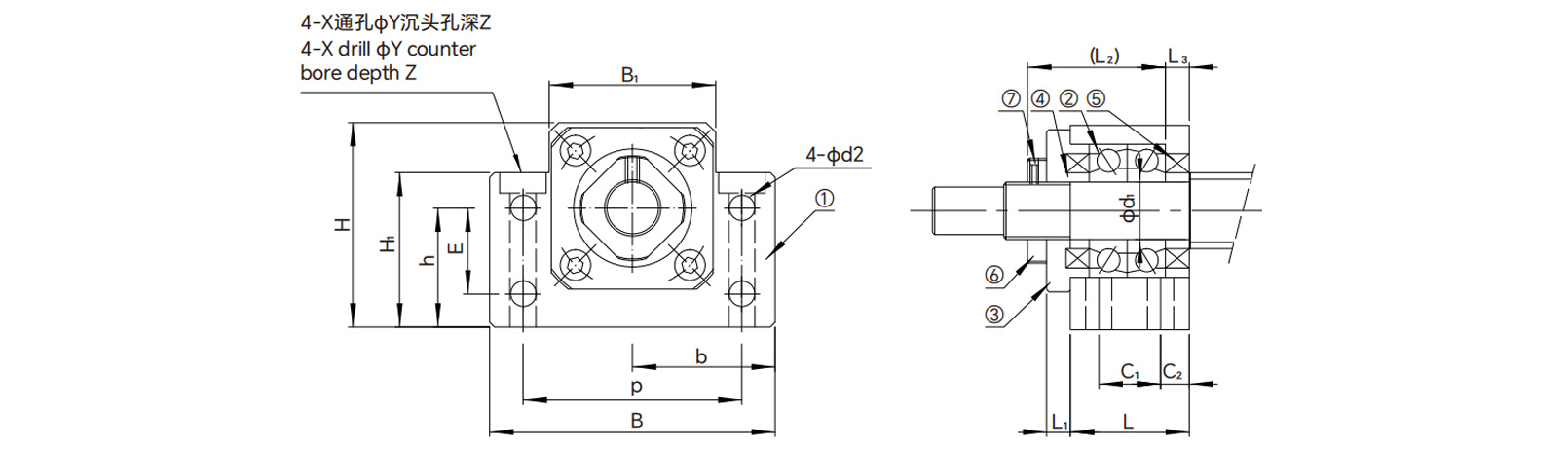

_{Рисунки}
