Алюминиевая гибкая муфта вала Plum серии MH

Основные технические параметры и выбор

Структура и материал:
Основной корпус: алюминиевый сплав 6061-Т6, легкий и достаточно прочный.
Эластомер: полиуретановая (ПУ) прокладка в форме сливы, доступная в различных твердостях (например, Shore A 92°, 98°). Более высокая твердость приводит к большей передаче крутящего момента, но немного снижает компенсационную способность.

Ключевые параметры производительности:
Номинальный крутящий момент: охватывает широкий диапазон от нескольких десятых ньютон-метра до сотен ньютон-метров.
Максимальная скорость: Обычно высокая, соответствует требованиям к скорости большинства серводвигателей.
Компенсационная способность: радиальное отклонение обычно ≤0,2 мм, угловое отклонение ≤1°, осевое отклонение ±0,5 мм (конкретные значения зависят от модели).
Методы монтажа: Предусмотрены два основных метода: крепление установочным винтом (зажимного типа) и крепление фланцевым шпоночным пазом. Чаще используется зажимной тип, обеспечивающий простоту установки и отсутствие люфта.
Точки выбора: Выбор в основном основан на крутящем моменте на стороне движения (с учетом коэффициента безопасности), отклонении между двумя валами, размерах отверстий и шпоночных пазов, а также ограничениях пространства.

Приложения
Благодаря своим превосходным общим эксплуатационным характеристикам и экономической эффективности гибкая муфта вала Plum серии MH подходит практически для всех областей промышленной автоматизации общего назначения:
Станки с ЧПУ и лазерное оборудование: Соединение серводвигателей и шарико-винтовых передач.
Упаковочное и печатное оборудование: Трансмиссионное соединение конвейерных роликов и печатных роликов.
Текстильное и пищевое оборудование: передача легких нагрузок, требующая буферизации и компенсации отклонений.
Роботы и автоматизированные производственные линии: шарнирные приводы, приводы конвейерных лент и т. д.
Подключение энкодеров и датчиков: использование его изоляционных и малоинерционных характеристик. Гибкая муфта вала Plum серии MH — это универсальное и универсальное решение для автоматизированной трансмиссии. Благодаря своей простой конструкции, надежной работе и экономичной стоимости он решает проблемы соединения валов, компенсации несоосности и виброизоляции в большинстве применений. Выбор серии MH означает, что вы выбираете надежное, беспроблемное и экономичное решение для подключения вашего оборудования, обеспечивающее основополагающий компонент для стабильной работы.

_{Параметры}

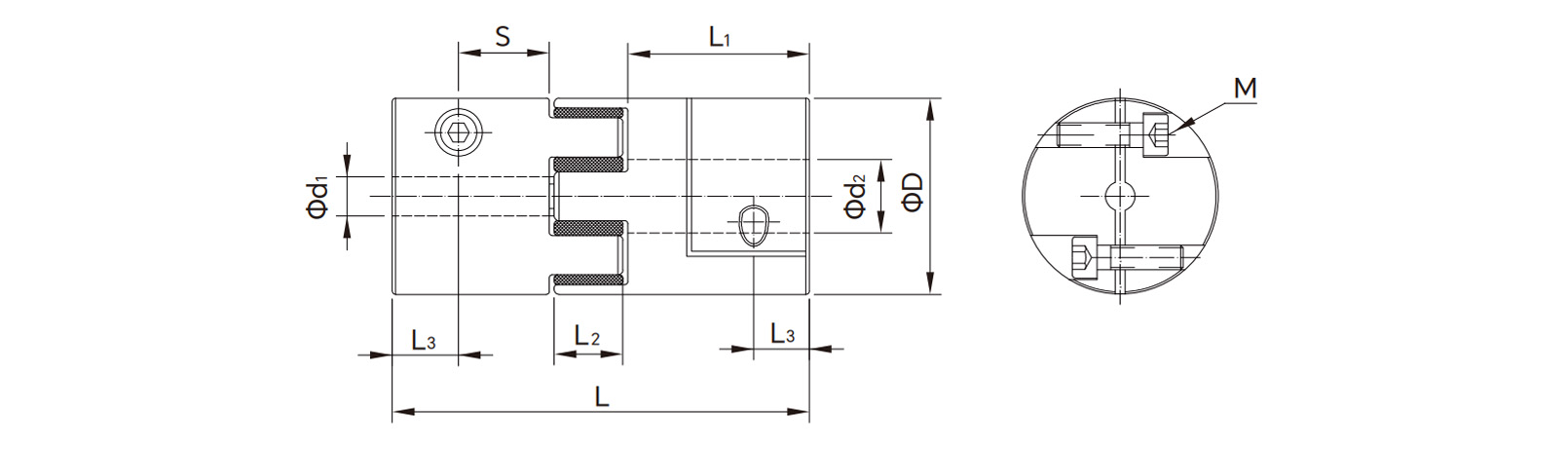

_{Рисунки}
