Однодиафрагменная муфта серии SMP с высоким крутящим моментом

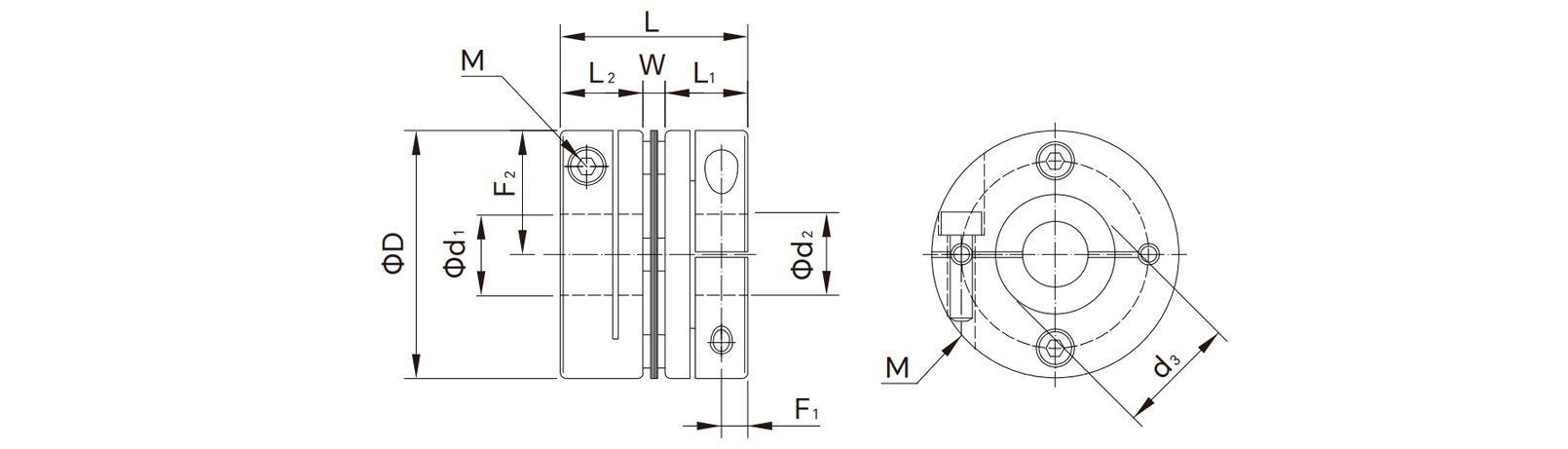

Основные технические параметры и конструкция

1. Основная структура:
Сборка диафрагмы: использует несколько наложенных друг на друга предварительно напряженных диафрагм из нержавеющей стали.  Специальная изогнутая поверхность и конструкция отверстий обеспечивают более равномерное распределение напряжений при крутящем моменте подшипника и компенсируют несоосность, что приводит к увеличению усталостной долговечности.
Ступицы: обычно изготавливаются из алюминиевого сплава (для легкости) или стали (для сверхвысокого крутящего момента), соединяются с валом с помощью высокоточных зажимных втулок или фланцевых болтов, что обеспечивает бесключевую и беззазорную фиксацию.

2. Ключевые показатели:
Высокая плотность крутящего момента: при том же наружном диаметре номинальный крутящий момент и максимальный крутящий момент намного выше, чем у кулачковых муфт сопоставимого размера.
Высокий класс балансировки: точная динамическая балансировка перед вывозом с завода (обычно G6.3 или выше), обеспечивающая минимальную вибрацию при высокоскоростной работе и защищающая подшипники.
Устойчивость к воздействию окружающей среды: цельнометаллическая конструкция, устойчивая к высоким температурам, маслу и коррозии, подходит для суровых промышленных условий.

3. Соображения выбора: Помимо крутящего момента, скорости и диаметра отверстия, особое внимание следует уделить "Графику возможностей компенсации несоосности", чтобы гарантировать, что выбранная модель соответствует фактическим требованиям углового и радиального несоосности на месте.

Приложения
Серия SMP является предпочтительным выбором для высокопроизводительных приложений с высокими требованиями к динамическим характеристикам, точности и надежности:
Высокоскоростные, высокоточные станки: шпиндельные приводы и шарико-винтовые приводы для обрабатывающих центров и токарных станков с ЧПУ. Промышленные роботы: прямое соединение между редукторами шарниров и серводвигателями, требующее нулевого люфта и высокой отзывчивости.
Полупроводниковое и панельное оборудование: платформы точного перемещения для литографических машин, станков для сверления печатных плат и склеивающих машин.
Высококачественное печатное и инспекционное оборудование: приводные соединения для цифровых печатных машин и систем пролетного контроля.
Любое применение с использованием высокопроизводительных серводвигателей, где эластичность или гистерезис в трансмиссии неприемлемы.

Однодиафрагменная муфта с высоким крутящим моментом серии SMP является важнейшим мостом, соединяющим концы "питания" и "приведения в действие" в прецизионных системах управления движением. Благодаря точной конструкции металлической эластичности он идеально разрешает традиционный конфликт между "жестким соединением" и "гибкой компенсацией" Выбор серии SMP означает, что вы выбираете высочайшую производительность, абсолютную надежность и долгосрочную эксплуатацию без технического обслуживания для основной трансмиссии вашего оборудования – основу для повышения конкурентоспособности основного оборудования высокого класса и достижения превосходных характеристик управления движением.
