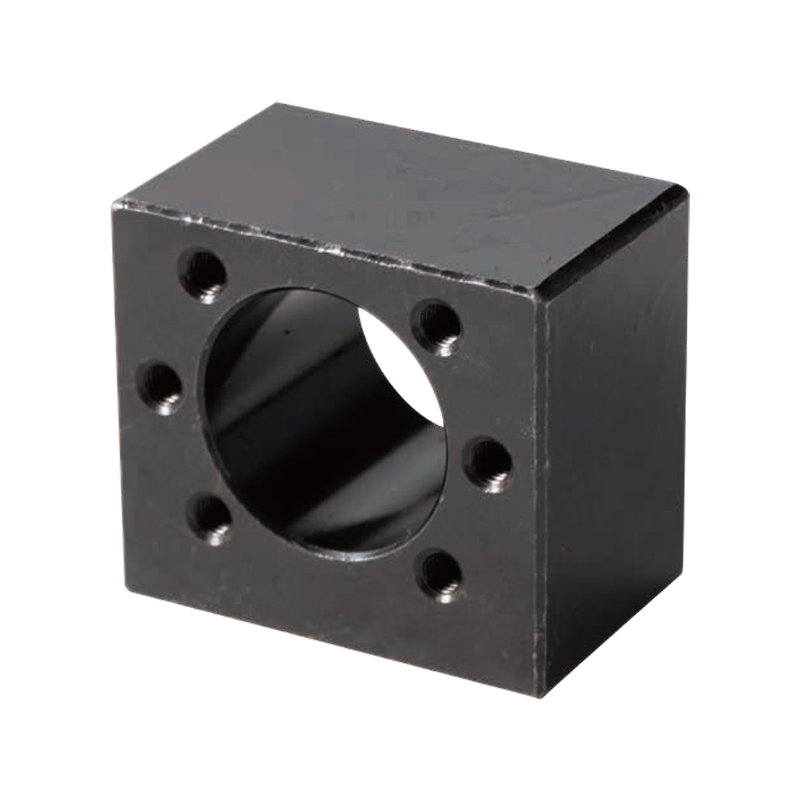

Корпус стальной гайки серии DSG/DSG

Краткое руководство по выбору и справочнику моделей
В представленной таблице параметров четко различаются два основных типа:
1. Стандартная серия для тяжелых условий эксплуатации (например, DSG1616, DSG2020...)
Особенности: Классическая конструкция, высокая универсальность, подходит для большинства тяжелых условий эксплуатации.
Соответствующий шарико-винтовой привод: напрямую соответствует шарико-винтовым приводам с тем же выводом и диаметром (например, DSG2525 соответствует SFU2525).
Основные размеры: обратите внимание на общую ширину B, общую высоту H и расстояние между монтажными отверстиями P, чтобы подтвердить место для установки.

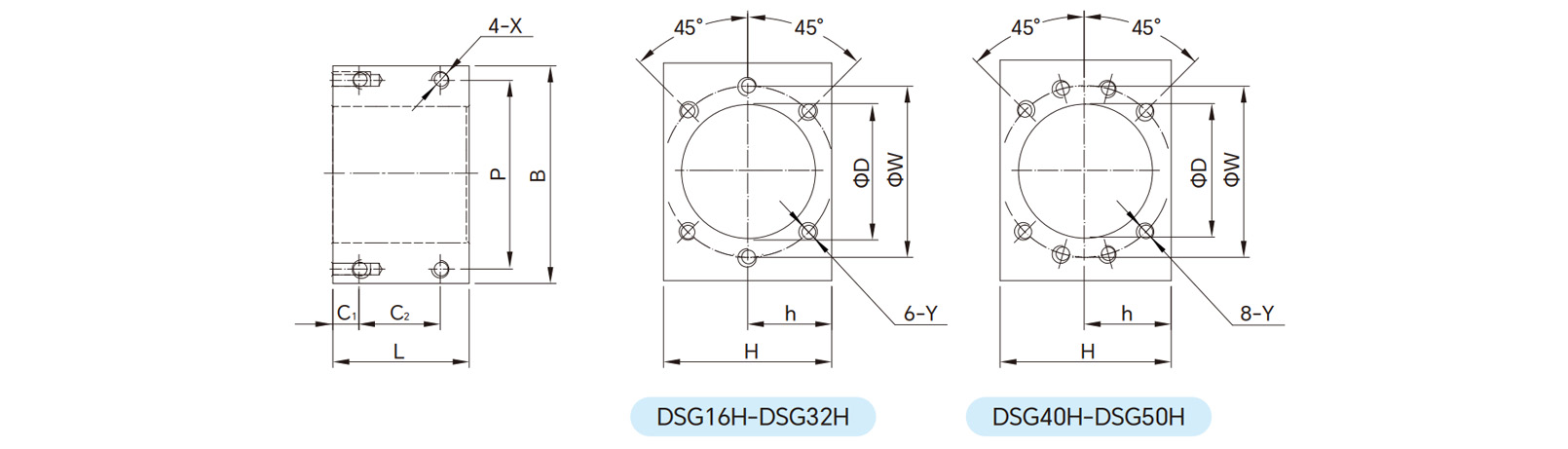

2. Усовершенствованная серия типа «H» (например, DSG16H, DSG20H...)
Особенности: Обычно более компактны или оптимизированы для конкретных применений; одна модель совместима с несколькими выводами одинакового диаметра вала, что обеспечивает лучшую универсальность.
Соответствующий шарико-винтовой привод: одна модель охватывает несколько выводов при одинаковом диаметре вала (например, DSG16H совместим с SFU1605/1610/1616).
Основные размеры: Обратите внимание, что расстояние между монтажными отверстиями может быть меньше (например, P=40 мм), что подходит для конструкций большой грузоподъемности с ограниченным пространством.

Трехэтапный метод выбора:
1. Определите шарико-винтовую передачу: четко определите модель шарико-винтовой передачи, которую вы используете (например, SFU2020), или наружный диаметр гайки D и требования к установке.
2. Выберите модель: Найдите соответствующую модель в столбце таблицы «Соответствующий шарико-винтовой механизм», чтобы определить модель корпуса гайки DSG.
3. Проверьте пространство: проверьте общую ширину B, общую высоту H и положение монтажных отверстий корпуса гайки, чтобы обеспечить достаточное пространство для установки и крепежных операций на вашем оборудовании.

Приложения
Серия DSG обеспечивает надежную поддержку в следующих областях:
Тяжелые станки с ЧПУ: оси подачи больших портальных фрезерных станков, напольных расточных станков и станков для глубокого сверления отверстий. Формовочное оборудование для тяжелой промышленности: основные передаточные механизмы для штамповочных прессов для листового металла, гидравлических прессов, литейных и кузнечных машин.
Машины для производства пластмасс и резины: Перемещение литьевых агрегатов и узлы зажима пресс-форм крупных литьевых машин.
Обработка и автоматизация материалов: прецизионные приводные компоненты в большегрузных штабелеукладчиках, портовых кранах и автоматизированных логистических системах.

Корпус стальной гайки серии DSG — бескомпромиссный выбор для прецизионных трансмиссий большой грузоподъемности. Он представляет собой философию проектирования: в самых сложных условиях работы фундаментальная надежность является предпосылкой для всех передовых характеристик. Выбор DSG означает выбор надежного несущего сердечника для вашего тяжелого оборудования. Он преобразует невидимый крутящий момент в стабильное, точное и долговечное линейное движение, служа краеугольным камнем для обеспечения эффективности производства и долгосрочной ценности вашего оборудования.
