Линейная направляющая серии HGH-CA/HA высокой сборки

Основные технические параметры и руководство по выбору
1. Класс точности: обычно предлагает несколько вариантов от стандартного класса (N) до сверхточного класса (SP), удовлетворяя различные потребности: от общей автоматизации до сверхточных станков.
2. Степень предварительной нагрузки: предлагает варианты без предварительной нагрузки (C0), с легкой предварительной нагрузкой (C1), со средней предварительной нагрузкой (C2) и с большой предварительной нагрузкой (C3). Более высокая предварительная нагрузка приводит к более высокой жесткости, но также немного увеличивает трение и повышение температуры.
3. Уплотнение и смазка:
Торцевые уплотнения: стандартная конфигурация, эффективно предотвращающая попадание пыли.
Нижние уплотнения: доступны на некоторых моделях, обеспечивая защиту дна.
Смазочный ниппель: удобен для ежедневного обслуживания и смазки.
4. Точки отбора:
Подтвердите размеры: выберите ширину направляющей (например, HGH15, HGH20, HGH30 и т. д.) в зависимости от нагрузки, крутящего момента и пространства.
Выберите модель: выберите ползунок CA (фланцевый тип) или HA (квадратный тип) в зависимости от места и метода установки.
Определите точность и предварительную нагрузку: выберите класс точности и класс предварительной нагрузки на основе требований к точности движения и жесткости.

Приложения
Линейная направляющая серии HGH-CA/HA High Assembly с ее комплексными и сбалансированными превосходными характеристиками широко используется в:
Станки с ЧПУ: оси X/Y/Z обрабатывающих центров, фрезерных станков с ЧПУ и токарных станков.
Прецизионная автоматизация: линейные агрегаты лазерной резки/сварочных машин, оборудования для упаковки полупроводников и прецизионных измерительных машин.
Промышленные роботы: Седьмая ось (наземный рельс) больших роботов, направляющие механизмы манипуляционных роботов.
Специальное оборудование: такие востребованные области, как медицинское оборудование, печатное оборудование и оборудование для резки стекла.

Линейная направляющая серии HGH-CA/HA High Assembly является «универсальным краеугольным камнем» в области промышленного линейного перемещения. Он успешно обеспечивает оптимальный баланс между высокой жесткостью, высокой грузоподъемностью, высокой точностью и простотой установки. Выбор этой серии означает, что вы выбираете решение для своего оборудования, которое на протяжении десятилетий зарекомендовало себя как надежное и высокопроизводительное на мировых рынках, что представляет собой солидный шаг на пути к созданию стабильных, точных и эффективных автоматизированных систем.

_{Параметры}

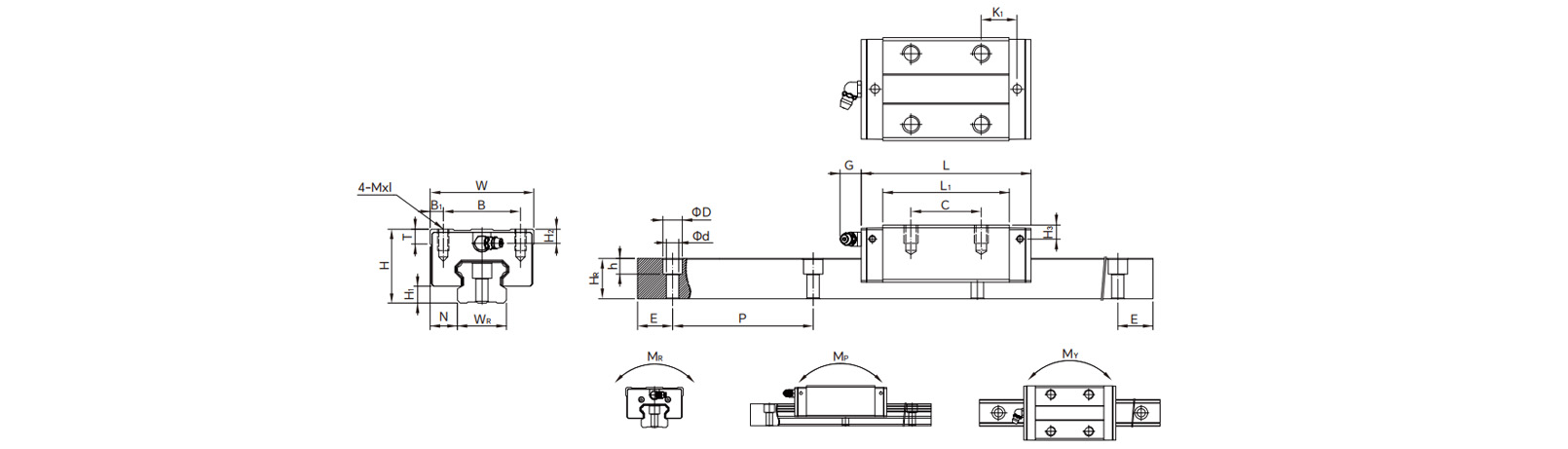

_{Рисунки}

_{Поддерживает выбор комбинации продуктов}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
